42CrMo4 nákvæmni kalddregin slípuð rör: Yfirlit

42CrMo4 nákvæmni kalddregin slípuð röreru króm-mólýbdenblendi stálhólkar sem eru til staðar í slökktu og milduðu (+QT) ástandi, með holunni klárað með slípun að ISO H8 vikmörkum og yfirborðsgrófleiki Ra 0,4 µm eða betri. Í +QT ástandinu nær lágmarksflæðistyrkurinn 900 MPa (130 ksi) fyrir veggi allt að 16 mm, sem gefur um það bil 1,9 sinnum þrýstingsgetu E355 slípaðs rörs við sömu rúmfræði. Áður en þú tilgreinir einn skaltu gera upp þrennt - afhendingarskilyrði, veggþykkt og holuþvermál - vegna þess að allir þrír færa töluna sem þú hannar í raun yfir á.

42CrMo4 er evrópskt króm-mólýbdenblendi: efnisnúmer1.7225innEN 10083-3, og viðskiptaígildi AISI4140, JIS SCM440, GB 42CrMo og BS EN19. „42“ er kolefnismagnið (um 0,42%), „CrMo“ merkir króm og mólýbden og „4“ er einkunnavísitalan. Sem slökkvi-og-temprunarstál er það byggt fyrir mikinn styrk með hörku, sem er nákvæmlega það sem háþrýstihylkishylki krefst.

A 42CrMo4nákvæmni kalt dregið rörbyrjar sem óaðfinnanlegur hólkur, er kalddreginn að þéttri ytri-þvermálsvikmörkum, síðan er innra yfirborð þess klárað með slípun (eða skrúfun og rúllubrúnun) þannig að holan er tilbúin til að taka á móti stimplaþéttingu án frekari vinnslu. Við seljum það í slökktu og hertu ástandi fyrir hámarksstyrk eða streitu-létt til að auðvelda suðu og vinnslu. Dæmigert framboð er OD 20-520 mm, ID 12-510 mm, veggur 2-40 mm og lengdir allt að 16 m, með EN 10204 3.1 vottun.

Birgðasvið

Mál hér að ofan eru dæmigerð mill svið; staðfestu nákvæma OD/ID/veggglugga og hámarkslengd miðað við núverandi framleiðslu þegar þú pantar.

Efniseinkunn og staðlar

Einkunnarheiti er aðeins hálf innkaupapöntun. Taflan hér að neðan aðskilur það sem EN 10083-3 lagar frá því sem þú verður enn að taka fram í pöntuninni - fyrsta uppspretta "það kom en það er ekki það sem ég teiknaði."

Hvernig það er auðkennt.Með einkunn "42CrMo4," efnisnúmer 1.7225, og grunnefnisstaðall EN 10083-3 - aldrei sem "EN 10305-1 42CrMo4," sem er ekki til. EN 10305-1 er óaðfinnanlegur kalddreginn nákvæmni rör staðall sem setur víddarvikmörk; skráðar einkunnir þess eru E235, E355 og álíka, ekki 42CrMo4. 42CrMo4 slípað rör er pantað eftir samkomulagi úr 42CrMo4 efni samkvæmt EN 10305-1 eða DIN 2391 vikmörkum.

Vélrænir eiginleikar

42CrMo4 vélrænni eiginleikarnir sem þú hannar til eru ekki ein mynd. Afrakstursstyrkurinn er breytilegur eftir afhendingarástandi og veggþykkt; vörulistasíður prenta "900 MPa" og hætta, en það gildi er+QT lágmark fyrir veggi allt að 16 mm. Tvennt hreyfir við því og hvort tveggja skiptir máli fyrir strokka tunnu: afhendingarástandið og veggþykktin.

Afrakstursstyrkur með veggþykkt og hitameðferð

Taflan hér að neðan er slökkt-og-temprað (+QT) umslag úr EN 10083-3. Afraksturinn lækkar eftir því sem hlutinn stækkar vegna þess að herjanleiki er endanlegur - þetta er talan sem ræður hönnun þinni, ekki fyrirsögnin 900 MPa.

Hvers vegna tveir styrkleikar birtast fyrir eina einkunn.660 MPa lágmarkið sem þú sérð á sumum birgjaborðum erkalt og streitu-léttástand (+BKS / +SR), ekki +QT. Ef teikning þín kallar á 900 MPa ávöxtun verður þú að panta +QT; álags-túpa mun votta fyrir u.þ.b. 660 MPa og mistakast 900 MPa hönnun. Að hanna að réttu gildi frekar en vörulistafyrirsögninni er munurinn á öruggri tunnu og 25-30% yfirspennu.

Togstyrkur og hörku

Í +QT ástandinu er togstyrkur 1100-1300 MPa fyrir þunna veggi niður í 750-900 MPa fyrir þykkustu hlutana, parað við afrakstursgildin hér að ofan. Eftir slökun og temprun er magn hörku um 28-36 HRC (u.þ.b. 270-340 HBW) eftir hitastigi hitastigs; talan er gefin upp fyrir hvern hita á skírteininu, ekki sem fast einkunnagildi. („53 HRC“ mynd sem vitnað er til annars staðar vísar tilyfirborðloga eða örvunarherðing, ekki magnrörið.)

Efnasamsetning

Taflan hér að neðan er sleif-greiningarumslag úr EN 10083-3. Innra eftirlitssvið verksmiðju er oft þrengra; samþykkja gegn hámarki auk vörugreiningarþols og lesa raungildin úr 3.1 vottorðinu.

EN 10083-3 inniheldur valkostaákvæði; þar sem það á við bætist þolmörk vörugreiningar við sleifarmörkin. Vottorðið verður að sýna raunverulega hitagreiningu þannig að suðuaðferðin þín og hönnunarathugun noti rauntölur.

Hitameðferð og afhendingarskilyrði

42CrMo4 er næstum alltaf notað í hita-meðhöndluðu ástandi og ástandið er það sem ákvarðar styrkinn sem þú hannar að. Valmöguleikarnir hér að neðan eru þeir sem strokka-slöngukaupendur panta í raun.

Að velja afhendingarskilyrði

Soðið strokka tunnu.Pantaðu +QT fyrir styrk, en skipuleggðu forhitun og eftir-suðuspennulosun (sjá suðuhæfni) - eða samþykktu +SR ef hönnunin leyfir lægri afrakstur.

Slípað eftir mikla vinnslu.+QT heldur víddunum best eftir vinnslu; tilgreinið endanlega hitameðferð fyrir slípun.

Uppbyggingarhulsa sem ekki er-þrýstingslaus.+SR eða +BK er nóg og ódýrara í vinnslu.

Þrýstieinkunn eftir veggþykkt

Hylkistunna ber þrýsting við holuna og öruggur þrýstingur fer eftir holþvermáli eins mikið og afraksturinn. Skimunartaflan hér að neðan notar þykkt-strokka (Lamé) sambandið fyrir lokaða-enda rör við ávöxtun, með 4:1 hönnunarstuðul á +QT ávöxtun upp á 900 MPa. Það er skimunarútreikningur, ekki í staðinn fyrir hönnun verkefnisins.

Lestu þetta áður en þú vitnar í þrýsting.Sami 10 mm veggurinn ber um 344 bör við 100 mm hola en mun minna við 200 mm holu - þrýstingsgetan minnkar eftir því sem holan vex. Og ef veggurinn þinn fer yfir 16 mm, lækkar hönnunarávöxtunin í 750 MPa (16-40 mm) eða 650 MPa (40-100 mm), sem lækkar einkunnina aftur. Ekki er hægt að athuga þrýstingstölu sem er tilgreind án þvermáls holunnar, svo tilgreinið alltaf bæði.

Málsviðvik og yfirborðsfrágangur

Fullbúið hola er það sem strokkurinn sér, þannig að vikmörk og grófleikastig eru tilgreind, ekki gert ráð fyrir. Taflan hér að neðan er staðlað framboð.

Val á auðkennisþoli

Auðkennisþolið H8 er staðlað borunarstig okkar. Veldu þolmörk úr stimplaþéttingunni sem tunnan verður að sætta sig við, ekki af vana. H8 hentar flestum stöðluðum innsigli og heldur kostnaði viðunandi; H7 er fyrir þétta-lausa eða há-hraða strokka; H9/H10 eru ásættanleg þar sem innsiglishönnunin þolir meiri boradreifingu. Að tilgreina H8 sjálfgefið og aðeins uppfæra þegar innsiglið krefst þess að það forðast að borga fyrir einkunn sem þú þarft ekki.

Efnisflokkasamanburður

42CrMo4 situr efst á slípuðu-styrkleikastiganum. Taflan hér að neðan setur það á móti þeim einkunnum sem kaupendur vega það á móti; allir bera sama fullbúna borann, þannig að munurinn er styrkur og þyngd tunnunnar.

Veldu 42CrMo4 þegar veggþyngd, þrýstingur eða þreytulíf þvinga sterkari tunnu; falla niður í E355 eða 20MnV6 þegar skyldan er í meðallagi og suðuhæfni eða kostnaður leiðir. Athugaðu að 42CrMo4 sem jafngildir 4140 er sama álfelgur - aðeins manganmörkin eru mismunandi - svo þau eru skiptanleg þegar efnafræði vottorðsins hefur verið staðfest.

Kolefnisjafngildi og suðuhæfni

EN 10083-3 setur engin kolefnisjafngildismörk, svo við reiknum það út með IIW formúlunni:CEV=C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15. Fyrir dæmigerðan hita (C 0,42, Mn 0,75, Cr 1,05, Mo 0,20) sem er u.þ.b.0.80. Sem þumalputtaregla: CEV nálægt 0,80 þýðir að 42CrMo4 má ekki soðið eins og mildt stál. Forhitaðu í 150-250 gráður, haltu millihitastiginu í kringum 200-300 gráður og notaðu streitulosun eftir suðu. Vottorðið prentar ekki CEV sjálfkrafa - biðjið um það í pöntuninni svo suðuaðferðin þín hafi rauntölur, ekki einkunnarheiti.

Framleiðsluferli

Óaðfinnanlegur rörgerð.Gatað og rúllað óaðfinnanlegt móðurrör í 42CrMo4, venjulega þegar í +QT ástandi.

Köld teikning.Slöngan er dregin í gegnum teygju til að herða ytra þvermál og bæta yfirborð og réttleika - „nákvæmni kalt dregið“ skrefið.

Réttrétting.Dregið rör er réttað í Minna en eða jafnt og 0,5 mm/m þannig að tunnan rennur rétt í strokknum.

Borunarvinnsla (skíðavinnsla).Fyrir þéttar gráður er holan skorin niður í næstum -endanlega stærð og rúmfræði.

Slípa.Slípisteinn klárar holuna í ISO H8 og Ra Minna en eða jafnt og 0,4 µm, sem skilur eftir kross-lúguna sem innsigli þarf.

Skoðun og vottun.Mál, grófleiki, beinleiki og efnafræði eru athuguð og EN 10204 3.1 vottorðið gefið út.

Lokið frágangi og pökkun.Endarnir eru skornir ferhyrndir, varðir og túpan er búnt og varðveitt til sendingar.

Gæðaeftirlit og skoðun

Hörku og högg eru staðfest af myllunni þar sem tilgreint er; Weldability data (CEV) er sérstök beiðni, ekki sjálfvirk á vottorðinu.

Hvers vegna fáðu 42CrMo4 slípað rör frá GNEE Pipe

Rekjanleiki efnis.Sérhver rör er send með EN 10204 3.1 vottorð sem tengir efnafræði og styrk við hitann.

Ástandseftirlit.Við útvegum +QT eða +SR á teikningu þína og staðfestum ávöxtunina á vottorðinu, ekki bara einkunnarheiti.

Málgeta.H7-H10 holur, Ra Minna en eða jafnt og 0,4 µm og réttleiki Minna en eða jafnt og 0,5 mm/m, með skoðun þriðja aðila í boði.

Viðskiptastuðningur.ISO 9001 og CE, samkeppnishæf-bein verðlagning og tækniteymi sem skilar staðfestri forskrift og afgreiðslutíma innan 24 klukkustunda.

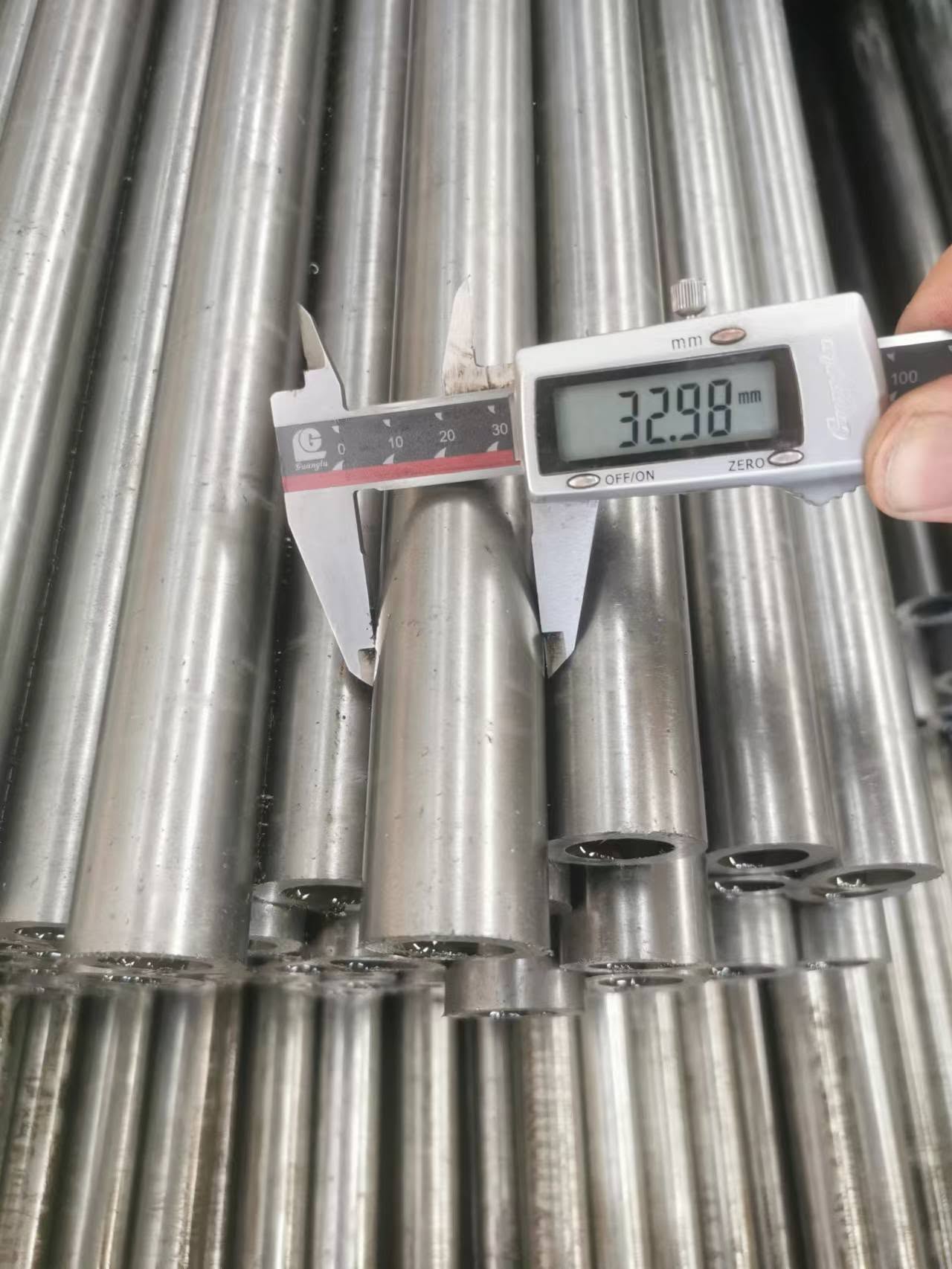

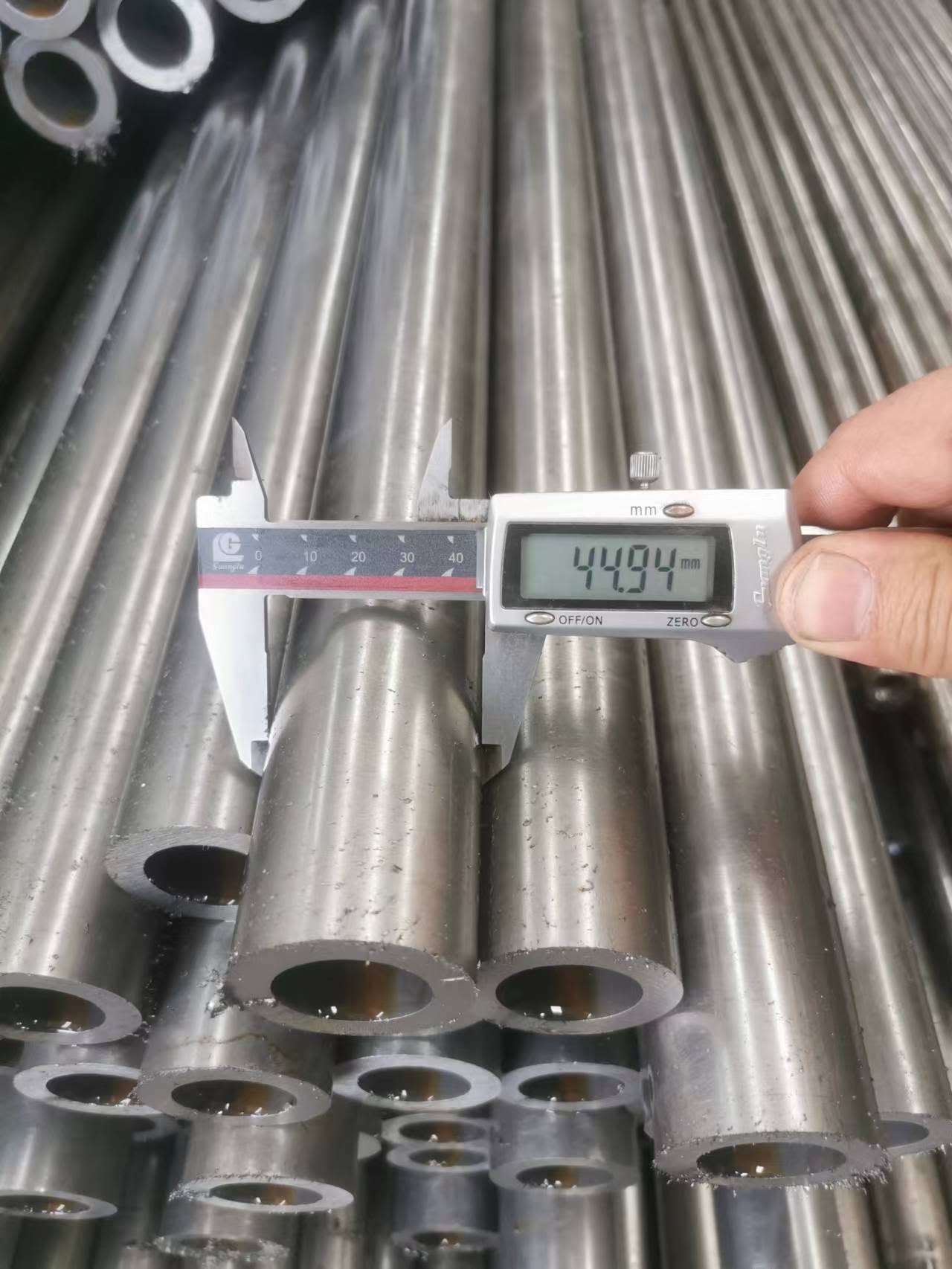

Próf og skoðun

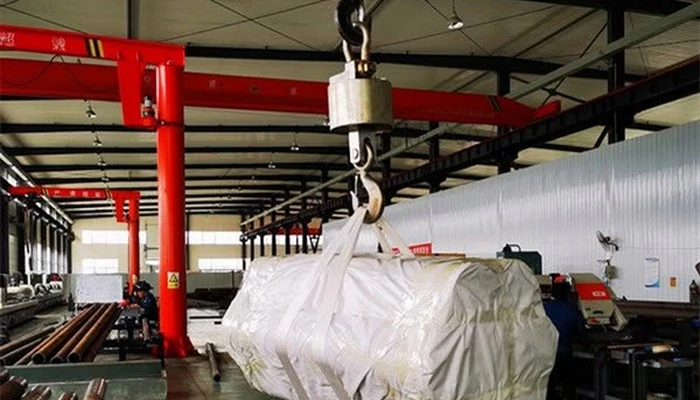

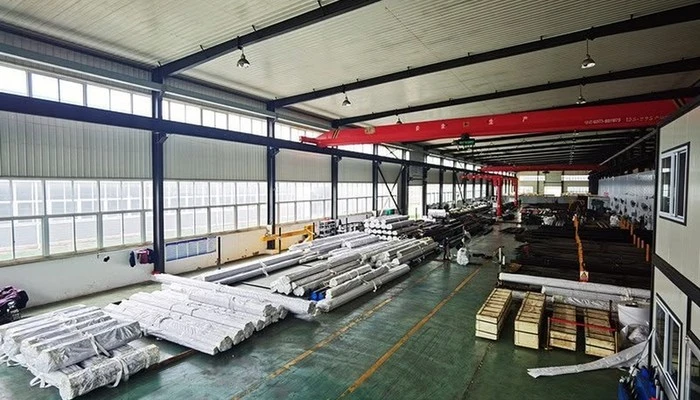

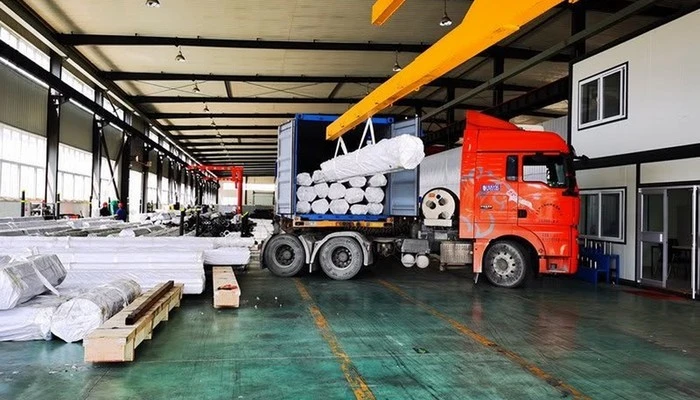

Pökkun og sendingarkostnaður

Sendu borun, vegg, lengd og afhendingarskilyrði - tækniteymi okkar mun staðfesta forskriftina miðað við núverandi verksmiðjusvið og skila tilboði með afgreiðslutíma innan 24 klukkustunda.

Biðjið um tilboð í 42CrMo4 slípað rör

Algengar spurningar

Til hvers er 42CrMo4 slípað rör notað?

42CrMo4 slípað rör er notað sem tunnu fyrir háþrýstivökva- og loftþrýstihólka og í þungar vélar, sprautumótunarvélar, námubúnað og lyftibúnað þar sem holan verður að þéttast beint við stimpil án frekari vinnslu. Slökkt og mildaður styrkur hans gerir þynnri vegg kleift að bera meiri þrýsting en E355 eða 20MnV6 rör við sama hola.

Hver er ávöxtunarstyrkur 42CrMo4 slípaðs rörs?

Í slökktu og milduðu (+QT) ástandi er lágmarksflæðistyrkur 900 MPa (130 ksi) fyrir veggi allt að 16 mm, fellur niður í 750 MPa við 16-40 mm, 650 MPa við 40-100 mm, 550 MPa við 500 MPa við 160 mm 160-250 mm samkvæmt EN 10083-3. Gildið sem þú hannar eftir fer eftir veggþykkt þinni, ekki fyrirsögninni 900 MPa. Álagslétt (+SR eða +BKS) rör er veikara, um 660 MPa lágmark.

Er 42CrMo4 það sama og AISI 4140?

Já, í flestum innkaupa- og verkfræðitilgangi eru 42CrMo4 og AISI 4140 sama króm-mólýbdenblendi stálið (efnisnúmer 1.7225). Aðalmunurinn er manganmörkin: 42CrMo4 leyfir 0,60-0,90 % Mn en 4140 leyfir 0,75-1,00 %. JIS SCM440 og GB 42CrMo eru einnig viðskiptaleg jafngildi. Staðfestu alltaf raunverulega efnafræði á 3.1 vottorðinu, sérstaklega mangan.

Hvaða auðkennisþol og yfirborðsáferð get ég fengið á 42CrMo4 slípuðu rör?

Slípað holan er afhent með ISO H7, H8, H9 eða H10 vikmörk, með H8 sem staðlaða einkunn. Yfirborðsgrófleiki er Ra 0,4 míkrómetrar eða betri og Ra 0,3 míkrómetrar er dæmigerður fyrir H8 holu. Beinleika er haldið við 0,5 mm á metra. Val á vikmörkum ætti að fylgja stimplaþéttingunni sem tunnan verður að sætta sig við.

Er hægt að sjóða 42CrMo4 slípað rör?

Já, en 42CrMo4 er króm-mólýbdenstál með hátt kolefnisjafngildi um CEV 0,80, svo það má ekki soðið eins og mildt stál. Forhitaðu í 150-250 gráður, stjórnaðu millihitastiginu í kringum 200-300 gráður og notaðu streitulosun eftir suðu. Tilgreindu suðukröfuna í pöntuninni, vegna þess að prófunarvottorð verksmiðjunnar prentar ekki CEV sjálfkrafa.

Hver er munurinn á 42CrMo4 ogE355 slípað rör?

Báðar eru slípaðar strokka tunnur, en 42CrMo4 (1.7225, EN 10083-3) er króm-mólýbdenblendi stál sem er slökkt og mildað að lágmarksafköstum 900 MPa, á meðan E355 (1.0580) er {14bað úr venjulegu}kolefnisstáli{14} af 470 MPa. Það er um það bil 1,9 sinnum þrýstingsgetan við sömu rúmfræði. Veldu E355 fyrir miðlungs-þrýsting, kostnaðardrifna strokka og 42CrMo4 þegar veggþyngd, þrýstingur eða þreytulíf þvinga fram sterkari tunnu.

Hvaða staðlar eiga við um 42CrMo4 slípað rör?

Efnið er 42CrMo4 samkvæmt EN 10083-3 (efnisnúmer 1.7225). Rörið er afhent með víddarvikmörkum EN 10305-1 eða víða notaða DIN 2391 fyrir óaðfinnanlegar kalddregna nákvæmnisrör, með holunni klárað með slípun. Athugaðu að 42CrMo4 er ekki einkunn skráð í EN 10305-1; það er pantað eftir samkomulagi frá 42CrMo4 efni til þessara röravikmarka.

Hvernig tilgreini ég 42CrMo4 slípað rör í innkaupapöntun?

Ástand: efni 42CrMo4 (EN 10083-3, 1.7225); afhendingarskilyrði +QT eða +SR; rörstaðall EN 10305-1 eða DIN 2391; ytra þvermál, bora (ID) og veggþykkt, eða bora og veggur; lengd og magn; ID þolmörk (H8 sjálfgefið) og Ra; endalok; og vottorðsgerð EN 10204 3.1. Þeir þrír hlutir sem kaupendur sleppa oftast eru afhendingarskilyrði, borþvermál og vikmörk.
