Hlífarpípaflokkar eru flokkaðir eftirAPI 5CTforskrift. „Gráða“ skilgreinir lágmarksstyrk pípunnar, efnafræði hennar og umhverfið sem hún er hönnuð til að höndla (svo sem ætandi eða háþrýstiholur).
Einkunnum er venjulega skipt í fjóra hópa eftir eiginleikum þeirra:
Vantar þig heilan hlífðarstreng?Óska eftir samstæðu tilboðifyrir leiðara, yfirborðs- og framleiðsluhlíf í dag.
Hópur 1: Almennur tilgangur (Sweet Service)
Þetta eru algengustu og hagkvæmustu einkunnirnar. Þau eru notuð í brunna þar sem ekkert brennisteinsvetni er (H2S) og þrýstingur er lágur til í meðallagi.
H40:Lítill styrkur, sjaldan notað í nútíma borun.
J55:„Vinnuhesturinn“ fyrir grunna-lágþrýstingsholur. Hagkvæmt og víða fáanlegt.
K55:Svipað og J55 en hefur meiri togstyrk (erfiðara að draga í sundur).
N80 (-1 eða -Q):Einkunn á miðju-stigi. N80-Q er slökkt og mildaður, sem gerir hann erfiðari en venjulega N80-1.
Hópur 2: Takmörkuð ávöxtun (súr þjónusta)
Þessar einkunnir eru hannaðar sérstaklega til að standastSúlfíðspennusprunga (SSC)í brunnum sem innihalda H2S. Þeir hafa strangt stjórnað hörkumörk (venjulega hámark 23 HRC).
L80 (gerð 1, 9Cr, 13Cr):Iðnaðarstaðallinn fyrir súr þjónustu. 13Cr afbrigði bæta við Chromium fyrir CO2mótspyrna.
C90:Meiri styrkur en L80 en samt súr-þolinn.
T95:Hár-styrkur súrþjónustuflokkur, oft notaður í djúpum ætandi holum með-háþrýstingi.
C110:Hæsta styrkleika API einkunn sem er enn vottuð fyrir súr þjónustu.
Hópur 3: Hár styrkur (djúpur/háþrýstingur)
Þeir eru notaðir fyrir mjög djúpa brunna þar sem hlífin verður að bera gríðarlega mikið af eigin þyngd og standast mikinn innri þrýsting.
P110:Mjög algengt hár-styrkleiki fyrir djúpa, ekki-ætandi brunna. Það er merkt með hvítu bandi.
Hópur 4: Sérstakur/Extreme High Strength
Q125:Hannað fyrir erfiðustu umhverfi. Það hefur að lágmarki uppskeruþol 125.000 psi og krefst strangrar prófunar á hverjum einasta pípusamskeyti.
Samanburðartafla
| Einkunn | Lág. afrakstursstyrkur (psi) | Þjónustuumhverfi | API litakóði |
| J55 | 55,000 | Almennt (sætur) | Einn skærgrænn |
| K55 | 55,000 | Almennt (sætur) | Tveir skærgrænir |
| N80-Q | 80,000 | Almennt (sætur) | Einn rauður + einn grænn |
| L80 | 80,000 | Súrþjónusta (H2S ) | Einn rauður |
| P110 | 110,000 | Djúpur/háþrýstingur | Einn hvítur |
| Q125 | 125,000 | Extreme Deep Wells | Ein appelsína |

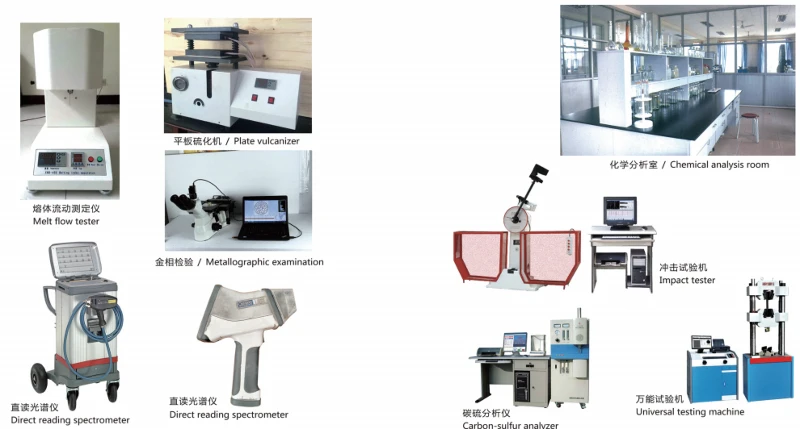

API 5CT Oilfield Tubing Prófunarbúnaður

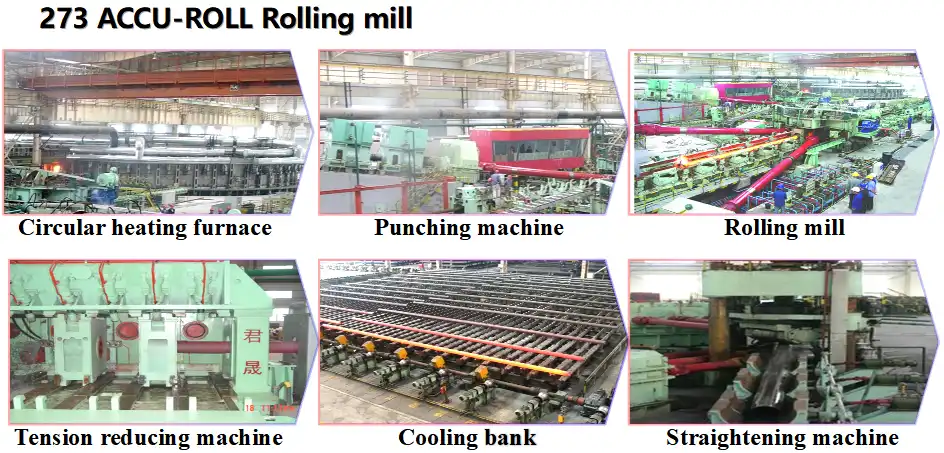

API 5CT olíupípuverksmiðja
Algengar spurningar
Hvað er svið 3 hlíf?
Range 3 hlífvísar til ákveðinnar staðlaðrar lengdar einstakra pípusamskeyti eins og skilgreint er afAPI 5CTforskrift.
Lengd:Milli34 og 48 fet(10,36 til 14,63 metrar).
Samanburður:Það er lengsta af þremur API sviðum (svið 1 er stysta, svið 2 er algengast).
Kostur:Með því að nota lengri Range 3 samskeyti minnkar heildarfjöldi tenginga (snittari) í holunni, sem flýtir fyrir „hlaupi“ ferlinu og dregur úr hugsanlegum lekastöðum.
Ókostur:Erfiðara er að flytja þá og þurfa hærri borpalla til að takast á við aukalengdina.
Hverjar eru mismunandi gerðir af hlífðarpípum?
Hlífarrör eru flokkaðar fyrst og fremst eftir þeirravirkaog staðsetning í holunni. Það eru fimm aðalgerðir:
Hlíf leiðara:Fyrsta og stærsta rörið sett upp. Það kemur í veg fyrir að toppur holunnar fari inn í holuna og gerir borpallinn stöðugan.
Yfirborðshlíf:Verndar vatnslög í ferskvatni gegn mengun og veitir stuðning við Blowout Preventer (BOP).
Millihlíf:Notað í dýpri holum til að þétta háþrýstingssvæði eða óstöðugar myndanir sem gætu valdið vandamálum við borun.
Framleiðsluhylki:Lokalagið af pípu. Það einangrar olíu- og gasframleiðslusvæðið og verndar framleiðsluslönguna.
Fóðringar:Fóðrunarstrengur sem nær ekki upp á yfirborðið heldur er hengdur frá botni fyrri hlífðarstrengsins til að spara kostnað og þyngd.
