LTC (Long Thread Case) er hefðbundin API staðlað hlíf tenging skilgreind af API sérstakur 5B, með stækkað þráðarsnið samanborið við STC (Short Thread Casing), sem veitir meiri togstyrk tengis með aðeins hærri kostnaði.
Það notar 8 hringlaga þræði á tommu með 60 gráðu þráðhorni og treystir á þráðablöndu til þéttingar frekar en málm-við-málm innsigli. LTC býður upp ábetri togþol en STCen er samt takmörkuð við miðlungs holuskilyrði, venjulega notuð í miðlungs-djúpar holur (3.000–5.000 metrar) þar sem búist er við hærra ásálagi en öfgafullt HPHT umhverfi er ekki áhyggjuefni.
Ertu að leita að hágæða LTC þráðum sem samræmast API 5B?Smelltu hér til að skoða Mill Test Certificates (MTC).
LTC Thread forskrift
| Parameter | Forskrift / Gildi | Athugasemdir |
| Þráðarprófíll | Kringlótt þráður (8-umferð) | Ávalar toppar og rætur |
| Þráður á tommu (TPI) | 8 | Standard fyrir API Round þræði |
| Tónhæð (P) | 3,175 mm (0,125 tommur) | Fjarlægð milli þráðstoppa |
| Mjókkar | 1:16 (0,0625 tommur/tommu) | 0,75 tommur á hvern fót miðað við þvermál |
| Vinkill fylgir | 60 gráður | 30 gráðu hliðarhorn á hvorri hlið |
| Þráðarhæð (h) | 1.810 mm (0.07125 tommur) | Fræðileg skörp þráðarhæð |
| Crest/Root Radius | 0,432 mm / 0,508 mm | Dregur úr streitu og kemur í veg fyrir galla |
LTC tengistærðir (viðmiðunartafla)
Gildin eru byggð á stöðluðum API 5CT forskriftum fyrir algengar hlífastærðir.
| Hlíf OD (inn) | OD (mm / tommur) | LTC tengilengd (mm / tommu) |
| 4-1/2 | 127.00 / 5.000 | 177.80 / 7.000 |
| 5-1/2 | 153.67 / 6.050 | 203.20 / 8.000 |
| 7 | 194.46 / 7.656 | 228.60 / 9.000 |
| 9-5/8 | 269.88 / 10.625 | 266.70 / 10.500 |
| 13-3/8 | 365.12 / 14.375 | 273.05 / 10.750 |
Hönnun og rúmfræði
Þráðarprófíll:Það er „hringþráður“ (V-lagaður með ávölum tindum og dölum). Þessi hönnun gerir það auðveldara að stinga (samræma) og dregur úr hættu á þvergræðingu við uppsetningu.
Þráður á tommu (TPI):Það hefur venjulega8 þræðir á tommu.
Tilnefningin „Löng“:„Löng“ vísar til lengdar snittari hlutans og tengisins. Það hefur meiri þráðartengingu (meira yfirborð sem snertir) en hliðstæða hans, STC (Short Thread Coupled).
Hvernig það innsiglar
LTC þræðir eru ekki með sérstakri málm-til-málmþéttingar. Í staðinn er innsiglið búið til af:
Truflun Fit:Þræðirnir eru mjókkaðir þannig að þeir herðast þegar þeir eru skrúfaðir saman.
Þráðasamsetning:Sérhæfð fita sem kallast „pipe dope“ er borið á þræðina. Þetta efnasamband fyllir litlu eyðurnar á milli ávölu toppanna og róta þráðanna til að koma í veg fyrir leka.
Helstu kostir
Styrkur:Vegna þess að tengingin er lengri og hefur meiri þráðtengingu, býður hún upp á betratogstyrk(viðnám gegn því að vera dregið í sundur) en STC.
Lekaþol:Viðbótarþræðirnir veita lengri leið fyrir vökva að ferðast, sem almennt býður upp á betri lekaþol en STC við staðlaðar aðstæður.
Áreiðanleiki:Það er sannað, staðlað hönnun sem er auðvelt fyrir áhafnir að keyra og er víða aðgengilegt um allan heim.
Samanburður við aðra API þræði
LTC er hluti af „Big Three“ stöðluðum API hlífatengingum:
STC (Short Thread Coupled):Sama þráðarform og LTC en styttri. Það er notað fyrir grynnri brunna þar sem þyngd pípustrengsins er ekki eins þung. Það er ódýrara en veikara.
LTC (Long Thread Coupled):Meðalvegurinn. Notað fyrir miðlungs-djúpar holur þar sem þörf er á meiri togstyrk.
BTC (Buttress Thread Couped):Notar trapisulaga (ferningslaga-) þráðarform. Það er mun sterkara bæði í spennu og þjöppun en LTC og er notað fyrir mjög djúpa eða lárétta brunna.
Hvenær er það notað?
LTC er oftast notað fyrirhlífí umhverfi þar sem:
Holan er miðlungs djúp.
Það er hófleg spenna á pípustrengnum.
Þrýstingurinn er ekki svo hár að það þurfi "Premium" (gas-þétt málm-við-málm) tengingar.

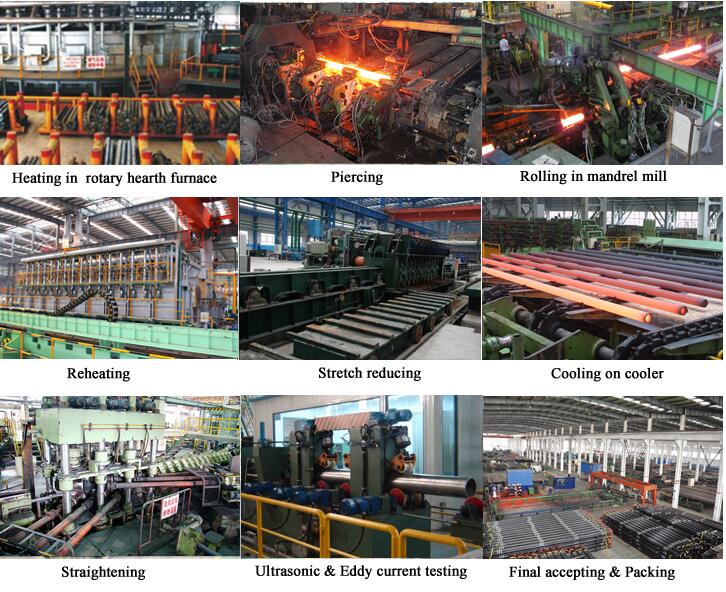

GNEE LTC Þráðaverksmiðja

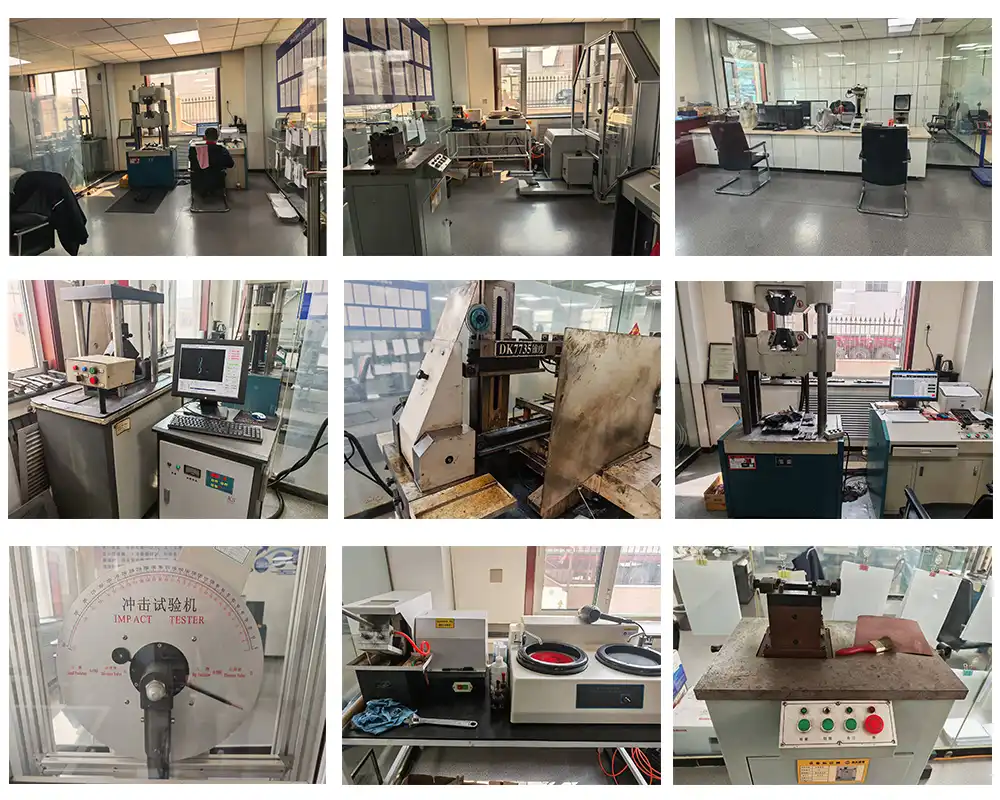

GNEE LTC þráðaprófunarbúnaður
GNEE LTC Thread vottorð
Algengar spurningar
Hver er munurinn á BTC og LTC þráðum?
Helsti munurinn á milliBTC(Buttress Thread) ogLTC(Löngur þráður) má draga saman í þremur einföldum atriðum:
1. Þráðarform (sjónræni munurinn)
LTC:HefurUmferðþræðir (V-laga með ávölum tindum). Það lítur út eins og venjuleg skrúfa.
BTC:HefurTrapesulagaþræðir (ferningur/flatur-toppur). Það lítur út eins og stigi eða sagarblað.
2. Styrkur (frammistöðumunurinn)
LTC:Meðalstyrkur. Það byggir á "fleyg" hringlaga þráðanna.
BTC: Miklu sterkari.Flatt þráðarandlit gerir það kleift að höndla miklu hærratogálag(toga þyngd) og standast betur „draga-út“ bilanir í djúpum brunnum.
3. Forrit (hvar á að nota þau)
LTC:Notað fyrirmiðlungs-dýptbrunna með venjulegu þyngdarálagi. Það er auðvelt að skrúfa saman (-farða).
BTC:Notað fyrirdjúpa, þunga eða lárétta brunna.Það er ákjósanlegur kostur þegar pípustrengurinn er mjög langur og þungur, eða þegar pípunni þarf að ýta/snúa í láréttan hluta.
Er hægt að tengja LTC þræði beint við STC eða BTC þræði?
LTC vs STC:Jafnvel þó að þeir deili sama þráðarsniði (8 hringlaga), hafa þeir mismunandi þráðarlengd.Það er stranglega bannað að blanda þeim samanþar sem það leiðir til bilunar í tengingu eða leka.
LTC vs BTC:Algjörlega ósamrýmanlegt vegna mismunandi þráðaforma (Round vs. Trapezoidal).
Hver er hæsta stálflokkurinn sem til er fyrir LTC?
LTC er oftast notað fyrirJ55, K55 og N80einkunnir. Á meðan það er í boði fyrirP110, margir verkfræðingar kjósa BTC fyrir P110 vegna hærri togstyrks sem krafist er í dýpri holum.
