API OCTG hlíf og slöngur - Þekking

Hvað er API 5CT OCTG rör

OCTG(Oil Country Tubular Goods) vísar til stálpípaafurða sem notaðar eru við jarðolíuboranir og framleiðslu, með allar helstu forskriftir staðlaðar samkvæmt API 5CT - alþjóðlegt viðurkennt viðmið sem tryggir víddarsamkvæmni, vélrænan árangur og skiptanleika í greininni.

API hlíf
API hlíf er stórt stálpípa í-þvermáli sem liggur inn í holuna og er varanlega sementað á sinn stað. Það þjónar til að koma á stöðugleika í borholuveggnum, koma í veg fyrir hrun, einangra mismunandi þrýstisvæði og vökva og veita örugga leið fyrir boranir og frágangsaðgerðir. Fóðrið, sem nær frá yfirborði til heildardýptar, myndar byggingargrunn holunnar. Hlíf er notað til að festa brunnvegginn og er venjulega flokkað eftir virkni í yfirborðsfóðringu, millifóðringu og framleiðslufóðringu, hvert um sig hannað fyrir ákveðna dýpt og þrýstingsbil.

API slöngur

API-slöngur eru pípa með minni-þvermáli sem er sett inni í hlífinni, þar sem kolvetni streymir frá lóninu upp á yfirborðið. Ólíkt hlíf eru slöngur ekki sementaðir og auðvelt er að ná í þær til skoðunar eða skipta. Staðsett beint í framleiðslustraumnum verður það að standast háan innri þrýsting, ætandi vökva og vélrænt álag – sem gerir það að mikilvægri „flæðislínu“ holunnar. Slöngur fyrir olíu- og gasnotkun krefjast vandlega vals til að passa við aðstæður niðri í holu og framleiðslumarkmiðum.

Tilboð okkar

Við erum fagmenn birgir OCTG-vara sem samræmast API 5CT og bjóðum upp á alhliða úrval sem felur í sér hlíf, slöngur, tengi og ungliðasamskeyti. Vörurnar okkar eru fengnar frá viðurkenndum verksmiðjum og studdar af ströngu gæðaeftirliti. Vörurnar okkar eru fáanlegar í miklu úrvali af stálflokkum, þráðtengingum og lengdum til að passa við ýmsar holuuppsetningar og aðstæður niðri í holu - allt frá grunnum, lágþrýstiholum til djúpra, háhita, háþrýstings (HPHT) notkunar.

Hér að neðan er stutt yfirlit yfir vöruúrval okkar:

Flokkur	Valkostir í boði
Standard	API 5CT / ISO 11960
Vörutegundir	Hlíf, slöngur, tengi, pup samskeyti, fylgihlutir
Stáleinkunnir	H40, J55, K55, N80, L80, C90, T95, P110, Q125, 13Cr, tvíhliða og CRA valkostir
Lengdarsvið	R1, R2, R3
Tengingar	STC, LTC, BTC, NU, EUE og úrvalstengingar

tubing&pup joints

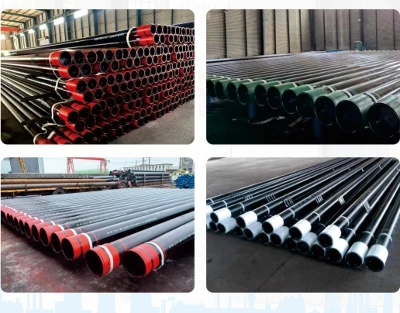

casing&tubing

Hlíf og slöngur einkunnir - Val og pöntunarforskriftir

Val á bekk:

Val á bekk ætti að byggjast á raunverulegum brunnskilyrðum, ekki eingöngu á verði eða styrkleikastigi. Sama hlíf eða slöngustærð getur virkað mjög mismunandi eftir gráðu, hitameðferð, þrýstiálagi, tæringarástandi, tengigerð og skoðunarumfangi.

**Mælt er með umsóknum eftir stáleinkunn**
Stálgráða	Mælt er með umsóknum
H40 / J55 / K55	Hentar fyrir grunna brunna, yfirborðshlíf og staðlaða framleiðsluþjónustu þar sem þrýstingur og álag er í meðallagi.
N80-1 / N80Q	Notað fyrir miðlungs-djúpar holur sem krefjast meiri styrkleika; N80Q er slökkt-og-tempruð leið.
L80 / C90	Valið þar sem þörf er á stýrðri styrk, hörku og súrri-þjónustu.
P110	Notað í djúpum brunnum, háum-þrýstingshlutum og hlífðar- eða slöngustrengjum með hærri-hleðslu.
Q125	Hannað fyrir mjög-djúpa brunna, HPHT hluta og mikið-álag.
13Cr / Super 13Cr / Duplex / CRA	Notað fyrir CO₂-, klóríð--- eða tæringar--viðkvæmar holur.

Forskrift


Atriði	Forskrift
Vara	Hlíf, slöngur, tengi, hvolpasamskeyti eða aukabúnaður
Standard	API 5CT / ISO 11960
Einkunn	J55, K55, N80, L80, C90, T95, P110, Q125, 13Cr, CRA, osfrv.
Stærð	OD, veggþykkt eða þyngd
Lengd	R1 / R2 / R3 eða sérsniðin lengd
Tenging	STC, LTC, BTC, NU, EUE eða úrvalstenging
Drift	API rek eða sérstakt rek
Þjónustuástand	Sætt, súrt, CO₂, klóríð, HPHT, innspýting, hitauppstreymi
Prófunarsvið	NDT, vatnspróf, svifpróf, þráðaskoðun, hörkupróf
Skjöl	MTC, rekjanleiki hitanúmera, skoðunarskýrslur, pökkunarlisti
Pökkun	Þráðhlífar, búnt, merking, lyftifyrirkomulag
Skoðun	Skoðun viðskiptavinar eða skoðun þriðju-aðila ef þess er krafist

Áminning um beiðnir:
Ef tengingargerð, rekagrunnur, prófunarumfang og kröfur um skjala eru ekki skilgreindar á skýran hátt getur pöntunin staðist verksmiðjuframleiðslu en samt misheppnast skoðun, samhæfni verkfæra eða athugun á móttöku á staðnum.

Stálgráða litakóði (API 5CT):


Einkunn	Einkunn Tegund	Litaband(ir) – Varalengd Stærri en eða jöfn 1,8m	Tenging Litur - Full Coupling	Tengingarlitur - Band	Athugasemdir
H40	-	Engin merking eða svart band (að vali framleiðanda)	Engin	Sama og pípa	-
J55 (Tbg)	-	Ein skærgræn hljómsveit	Skær grænn	Engin	-
J55 (Csg)	-	Ein skærgræn hljómsveit	Skær grænn	Eitt hvítt band	-
K55	-	Tvær skærgrænar bönd	Skær grænn	Engin	-
N80	1	Eitt rautt band	Rauður	Engin	-
N80	Q	Eitt rautt band, eitt skærgrænt band	Rauður	Grænn	-
R95	-	Eitt blátt band	Brúnn	Engin	-
L80	1	Eitt rautt band, eitt blátt band	Rauður	Eitt blátt band	-
L80	9 kr	Eitt rautt band, eitt blátt band, tvö gul band	Engin	Tvær gular bönd	-
L80	13 kr	Eitt rautt band, eitt blátt band, eitt gult band	Engin	Eitt gult band	-
C90	1	Eitt fjólublátt band	Fjólublátt	Engin	-
T95	1	Eitt silfurband	Silfur	Engin	-
C110	-	Eitt hvítt band, tvö blátt band	Hvítur	Tvær bláar hljómsveitir	-
P110	-	Eitt hvítt band	Hvítur	Engin	-
Q125	1	Ein appelsínugul hljómsveit	Appelsínugult	Engin	-

Þráðartegundarmerki:


Tegund þráðar	Merki tákn
Stutt hringþráður	SC
Langur hringþráður	LC
Stuðningur	f.Kr
Ekki-í uppnámi	NU
Ytri uppnámi	ESB
Óaðskiljanlegur samskeyti	IJ

Lykilvalsfæribreytur:

Þegar þú velur viðeigandiAPI 5CT einkunnir og tengingarfyrir verkefnið þitt verður að meta nokkrar mikilvægar breytur til að tryggja hámarksafköst og öryggi.

Afkastastyrkurstaðfestir grunnburðargetu hlífarinnar eða slöngunnar og hefur bein áhrif á getu þess til að standa undir álagi niðri í holu.Hrun og einkunnir springaeru jafn nauðsynlegar, sérstaklega fyrir hlífðarstrengi sem verða fyrir ytri myndunarþrýstingi, innri framleiðsluþrýstingi og sementunarálagi við frágang holunnar.

Stýring á hörkuer mikilvægt atriði, sérstaklega fyrir L80 slöngur og C90 flokka sem notuð eru í súru-þjónustuumhverfi þar sem brennisteinsspennusprunga (SSC) er áhyggjuefni. Hitameðhöndlunarferlið – hvort sem það er eðlilegt, slökkt og mildað, eða aðrar aðferðir – hefur veruleg áhrif á styrkleikastöðugleika, seigju og heildaráreiðanleika röra-líkams, sérstaklega fyrir N80Q, P110 og Q125 flokka.

Tæringarþolverður að meta út frá vökvasamsetningu niðri í holu, þar á meðal CO₂, H₂S, klóríðinnihaldi og vinnsluhitastigi – aðstæður sem geta krafist þess að nota 13Cr, Duplex eða CRA efni. Tengitegundin - hvort sem er BTC / LTC / STC hlíf, EUE / NUE slöngur eða úrvalstengingar - ætti að passa við holuálagskröfur, þéttingarþörf og vinnsluferli.

Skoðunarskrár– þar á meðal MTC (Mill Test Certificate), rekjanleika hitatölu, niðurstöður svifprófa, skýrslur um þráðaskoðun, NDT (Non{0}}Destructive Testing) og vatnsprófunarskrár – ætti að fara ítarlega yfir fyrir sendingu til að tryggja að fullu samræmi við verklýsingar og gæðastaðla.

Hönnun hlíf og slöngur fyrir súr olíu- og gassvæðikrefst sérstakrar athygli á efnisvali, hörkumörkum og tengingarheilleika til að koma í veg fyrir bilun í H₂S-berandi umhverfi.

Athugasemd kaupanda:
Hærri einkunn er ekki alltaf öruggasti kosturinn. Rétt einkunn ætti að passa við holndýpt, þrýstisnið, tæringarástand, tengihönnun og skoðunarkröfur. Rétt hlíf og slöngur fyrir olíu- og gasleit og boranir eru grunnurinn að holuheilleika og langtímaframleiðsla.

Gæðaeftirlit

Fyrir hlíf og slöngur er gæðaeftirlit ekki bara verksmiðjuaðferð - það er tryggingin fyrir því að sérhver samskeyti uppfylli tilgreinda einkunn, stærð, tengingu, rek, þrýstingsþörf og þjónustuskilyrði. Tilgangur skoðunarskráa er að gera sérhverja pípusamskeyti að fullu rekjanlegan - frá pípumerkingum og hitanúmeri til MTC, víddarskoðun, NDT, vatnsprófun, rekpróf og pökkunarlista.

Allar skoðunarskýrslur eru teknar saman og afhentar með sendingunni þinni – sem gefur þér fullt traust á vörugæði og fullkomið sýnileika í hverja pípu sem þú færð. Með rekjanlegum skjölum og ströngu gæðaeftirliti geturðu útrýmt móttökudeilum, tryggt samþykki vefsvæðis og haldið verkefnum þínum á áætlun.

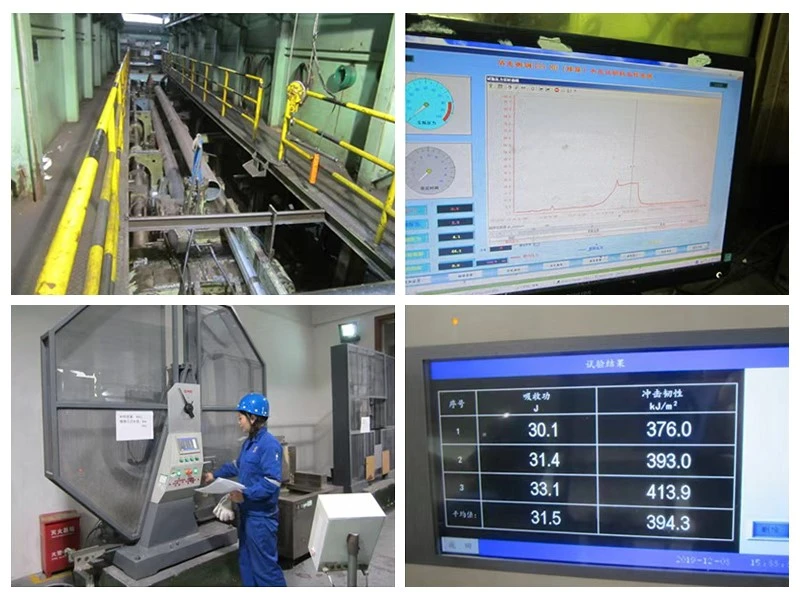

casing &tubing echanical test

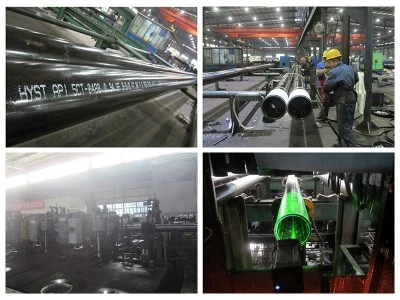

casing &tubing dimension inspection

Stuðningur við pökkun, sendingu og skjöl

Fyrir API 5CT hlíf og slöngur pantanir, veitum við fullan sendingarstuðning frá endurskoðun pökkunar til losunar farms. Fyrir afhendingu skoðum við vandlega þráðhlífar, pípumerkingar, búntstöðugleika, yfirborðsvörn, rekjanleika hitanúmera og pökkunarlistasamsvörun – sem lágmarkar hættuna á þráðskemmdum, blönduðum hlutum eða móttöku deilna á staðnum.

Við útvegum einnig MTC, skoðunarskýrslur, pökkunarmyndir, merkingarmyndir og öll nauðsynleg sendingarskjöl samkvæmt PO og ITP þínum. Fyrir blandaðar OCTG pantanir, skipuleggjum við hlíf, slöngur, tengi, pung samskeyti og fylgihluti eftir stærð, gráðu, tengingu og hita/lotuupplýsingum - svo móttökuteymið þitt geti sannreynt vörurnar fljótt og vel við komu.

Hreinar forskriftir í beiðni þinni og innkaupapöntun hjálpa til við að forðast misræmi, tafir og útgáfuvandamál, tryggja að pöntunin þín berist á réttum tíma, fullbúin og tilbúin til notkunar.

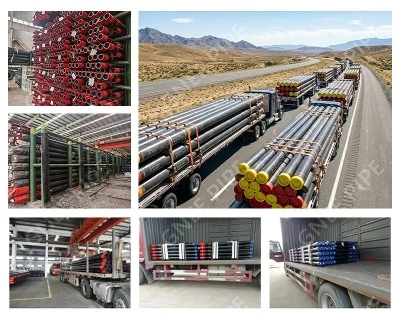

casing&tubing packing

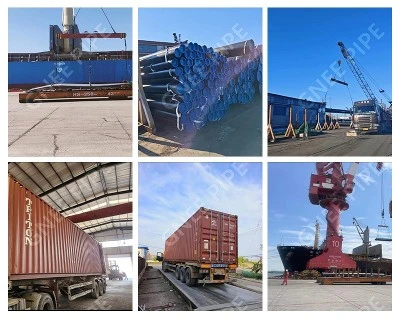

casing&tubing transposing

Algengar spurningar

1.Hver er munurinn á hlíf og slöngu?

Hlíf er stórt pípa í -þvermáli sem er sementað í holuna til að styðja við brunnvegginn og einangra myndanir. Slöngur er pípa með minni-þvermáli sem er sett upp í hlíf til að flytja olíu og gas upp á yfirborðið; það er ekki sementað og hægt að sækja það til viðhalds.

2.Hverjar eru gerðir af hlíf?

Helstu gerðir eru leiðarahlíf, yfirborðshlíf, millihlíf, framleiðsluhlíf og fóðurhlíf - hver uppsett á mismunandi dýpi til að þjóna sérstökum aðgerðum frá stöðugleika á grunnum myndunum til að einangra framleiðslusvæði.

3.Hver er tilgangurinn með hlíf?

Fóðrið kemur á stöðugleika í holuna, kemur í veg fyrir hrun, einangrar mismunandi þrýstisvæði og vökva, verndar grunnvatn og gefur grunninn fyrir holuna.

4.Hvaða hlífðarpípa er best?

Það er ekkert eitt „besta“ hlíf – rétta valið fer eftir brunndýpt, þrýstingi, tæringarskilyrðum og tengingarkröfum. N80 og P110 eru algengustu einkunnirnar fyrir yfirvegaða frammistöðu og framboð.

5.Hver er munurinn á línupípu og OCTG?

OCTG (fóðring og slöngur) er notað til að byggja og viðhalda holunni sjálfri, en línupípa er notuð til að flytja olíu og gas langar vegalengdir í gegnum leiðslur. OCTG fylgir API 5CT; línupípa fylgir API 5L.
