EN 10305-1 E255 óaðfinnanlegur nákvæmni stálröreru kalddregin óaðfinnanleg rör í ó-blendigæða E255 1.0408 nákvæmni stálröraflokki, smíðuð fyrir vélar, bíla- og vökvahluta sem þurfa þétt OD og veggvik án þess að þurfa annað vinnslupass. Einkunnaheitið festir eina tölu: staðlað (+N) lágmarksávöxtun er255 MPa (37.000 psi); panta streitu-létta (+SR) og það sama rör nær375 MPa (54.400 psi). Hvaða númer þú hannar til að ákveða hversu mikinn vegg þú borgar fyrir.
E255 er miðþrep EN 10305-1 kolefnisstigans - 20 MPa fyrir ofan E235 (1.0308) og 100 MPa undir E355 (1.0580) - þannig að hann kaupir aðeins meiri framlegð en E235 án þess að fara í kostnað E355. Við afgreiðum það yfir 4–380 mm OD, vegg 0,5–25 mm, í öllum fimm afhendingarskilyrðum, með EN 10204 3.1 vottun.Sendu OD × vegg og afhendingarskilyrði fyrir tilboð.
Tæknilýsing
| Parameter | Hæfni |
|---|---|
| Standard | EN 10305-1:2016 (Óaðfinnanleg kalddregin rör fyrir nákvæmni) |
| Stálflokkur / númer | E255 / 1.0408 (jafngildi St45) |
| E255 víddarvikmörk OD 4–380 WT 0,5–25 | OD 4–380 mm (0,16–14,96 tommur); veggur 0,5–25 mm (0,020–0,98 tommur) |
| Veggþykktarþol | ±10% eða ±0,1 mm, hvort sem er hærra |
| Utan-þvermálsþol | ISO 7606 flokkur 7 (staðall), 8 eða 9 í boði |
| Réttleiki | Minna en eða jafnt og 0,0015 × lengd (ReH Minna en eða jafnt og 500 MPa); ≈ 0,5–1 mm/m dæmigerður |
| Lengd | Tilviljunarkennd 3–12 m, nákvæm lengd eða skorin-í-stærð ef óskað er eftir |
| Yfirborðsfrágangur | Bjart teiknað (Ra minna en eða jafnt og 1,6 µm fyrir +A/+N); olíuhúðuð eða fosfathúðuð |
| E255 afhendingarástand +C +LC +SR +A +N | Kald dregið hart (+C), mjúkt (+LC), létt á streitu (+SR), glæðað (+A), eðlilegt (+N) |
| Vottun | EN 10204 3.1; skoðun þriðja-aðila í boði |
Efnasamsetning
TheE255 efnasamsetninghér að neðan eru steypu-greiningarmörk samkvæmt EN 10305-1:2016, töflu 3. Kolefni er sett á 0,21% til að halda stálinu soðhæfu og fínkorna; breitt manganbandið (0,40–1,10%) er það sem lætur sama hita þjóna bæði dregnum og eðlilegum leiðum.
| Frumefni | E255 (1.0408) hámark | Athugið |
|---|---|---|
| Kolefni (C) | 0.21 | Lítið-kolefni, hægt að suðu |
| Kísill (Si) | 0.35 | Afoxun |
| Mangan (Mn) | 0.40–1.10 | Breitt band styður teiknaðar og staðlaðar leiðir |
| Fosfór (P) | 0.025 | Hreinlætismörk |
| Brennisteinn (S) | 0.025 | Hreinlætismörk |
| Ál (Al, samtals) | Stærra en eða jafnt og 0,020 (þegar drepið er) | Fín-æfing |
Vélrænir eiginleikar
TheE255 vélrænni eiginleikar eftir afhendingarástandihér að neðan eru stofuhita-lágmark samkvæmt EN 10305-1:2016, töflu 4. Athugaðu að afraksturinn birtist aðeins fyrir +SR og +N; fyrir +C og +LC skilgreinir staðallinn ávöxtun sem brot af togþoli (≈0,8 Rm og ≈0,7 Rm), þess vegna eru þessar aðstæður tilgreindar með tog og lengingu.
| Afhendingarástand | Rm, MPa (mín.) | ReH, MPa (mín.) | A, % (mín.) |
|---|---|---|---|
| +C (kalt dregið, hart) | 580 | - (≈0,8 Rm) | 5 |
| +LC (kalt dregið, mjúkt) | 520 | - (≈0,7 Rm) | 8 |
| +SR (léttir á streitu) | 520 | 375 | 12 |
| +A (glöggað) | 390 | - | 21 |
| +N (eðlilegt) | 440–570 | 255 | 21 |
Slöngur með OD minna en eða jafnt og 30 mm og veggur Minna en eða jafnt og 3 mm taka 10 MPa lægra ReH lágmark; fyrir OD > 160 mm er +SR ReH gólfið 420 MPa. Þetta eru staðlaðar neðanmálsgreinar í töflu 4, ekki valfrjálsar uppfærslur.
Að velja afhendingarskilyrði
| Ástand | Afrakstur, MPa | Notaðu það þegar |
|---|---|---|
| +SR | 375 | Soðnir/beygðir hlutar, vökvatunnur, hvaða álag sem er þar sem þú vilt mesta afraksturinn með litlum tilkostnaði |
| +N | 255 | Ó-spenntir eða létthlaðnir hlutar, lægsta verð, besta mótun |
| +A | - (390 Rm) | Þung vinnsla þarf mjúkan lager |
| +LC / +C | - (Rm 520 / 580) | Hlutar haldast eins og-teiknaðir og eru ekki soðnir |
St45 og E255 eru sama stálið
Ef teikning kallar framSt45=E255 (1.0408), það er að biðja um sama rör - St45 er gamalt DIN 2391 nafn, E255 núverandi EN 10305-1 heiti, sama efnafræði og sama staðlaða 255 MPa afrakstur. Notaðu St45 þegar þú samsvarar gömlu prenti og skrifaðu E255 / 1.0408 á nýjar pantanir svo vottorðið samræmist núverandi staðli. Fyrir nafnafkóðun og innkaupaskráningu, sjá St45 tilnefningarútskýringu okkar (fyrirhugað).
Þvert á staðla eru næstu nágrannarDIN 2391 St45ogE255 jafngildiASTM A519 1020- en A519 samsvörunin er eingöngu eftir styrkleikasviði. A519 1020 leyfir Mn 0,30–0,60 %, þrengra en E255 er 0,40–1,10 %, svo staðfestu efnafræði og ástand áður en þú meðhöndlar vottorðin sem skiptanleg. Aðrar leiðir: GOST 9567-75 (20), GB/T 3639 (20#), BS 6323-4, NF 699.
Umsóknir
E255 rör fara þar sem mál og fyrirsjáanleg afrakstur skipta meira máli en hár styrkur. Fimm umsóknarhópar ná yfir flestar pantanir:
Vökva- og pneumatic strokka
Kalddregin +SR eða +N rör eru slípuð eða SRB-frágengin í strokkhólka; Stöðugt afrakstur og réttleiki heldur rúmfræði borunnar eftir suðu.
Vélræn og bifreiðamannvirki
Ásar, sætisgrind, stýrisúlur og undirvagnsermar nota þröng vikmörk til að skera vinnsluafgang.
Almenn verkfræði og vélrænir hlutar
Bussar, millistykki og ermar eru klipptir og snúnir úr +A eða +N lager þar sem mýkt hjálpar til við að stjórna flísum.
Gasfjaðrir og höggíhlutir
Sléttar dregnar holur og stýrður veggur gefa stöðuga höggafköst.
Þrýstinga-litlar samsetningar
Þar sem veggur og afköst eru samræmd við þekktan þrýsting gefur +SR hæstu mörkin á hvert kíló af skilyrðunum fimm.
Hvers vegna fá E255 Precision Tubes frá GNEE
Fimm afhendingarskilmálar á lager, OD 4–380 mm, veggur 0,5–25 mm.
EN 10204 3.1 vottorð með rekjanleika hita og steypu á hverri lengd.
EN ISO 10893 NDT (hringstraumur / flæðisleka / ultrasonic) eftir samkomulagi.
Tækniteymi staðfestir einkunn, ástand og útgáfu fyrir tilvitnun; skoðun þriðja aðila studd.
Gæðaeftirlit og prófun
Efnafræði og togþol.Steypugreining auk herbergis-hitaþols samkvæmt EN 10305-1, Tafla 3/4.
Lengdar NDT.EN ISO 10893 NDT - hvirfilstraumur (EN ISO 10893-2, stig E3), flæðisleka (EN ISO 10893-3, stig F3) eða úthljóð (EN ISO 10893-10, stig U3B) eftir samkomulagi.
Mál og yfirborð.100% OD/veggskoðun og yfirborðsskoðun í fullri-lengd; fletningar- eða blossunarprófanir þar sem tilgreint er.
Vottorð.EN 10204 3.1 með rekjanleika hita og steypu; þriðja-vitni í boði.

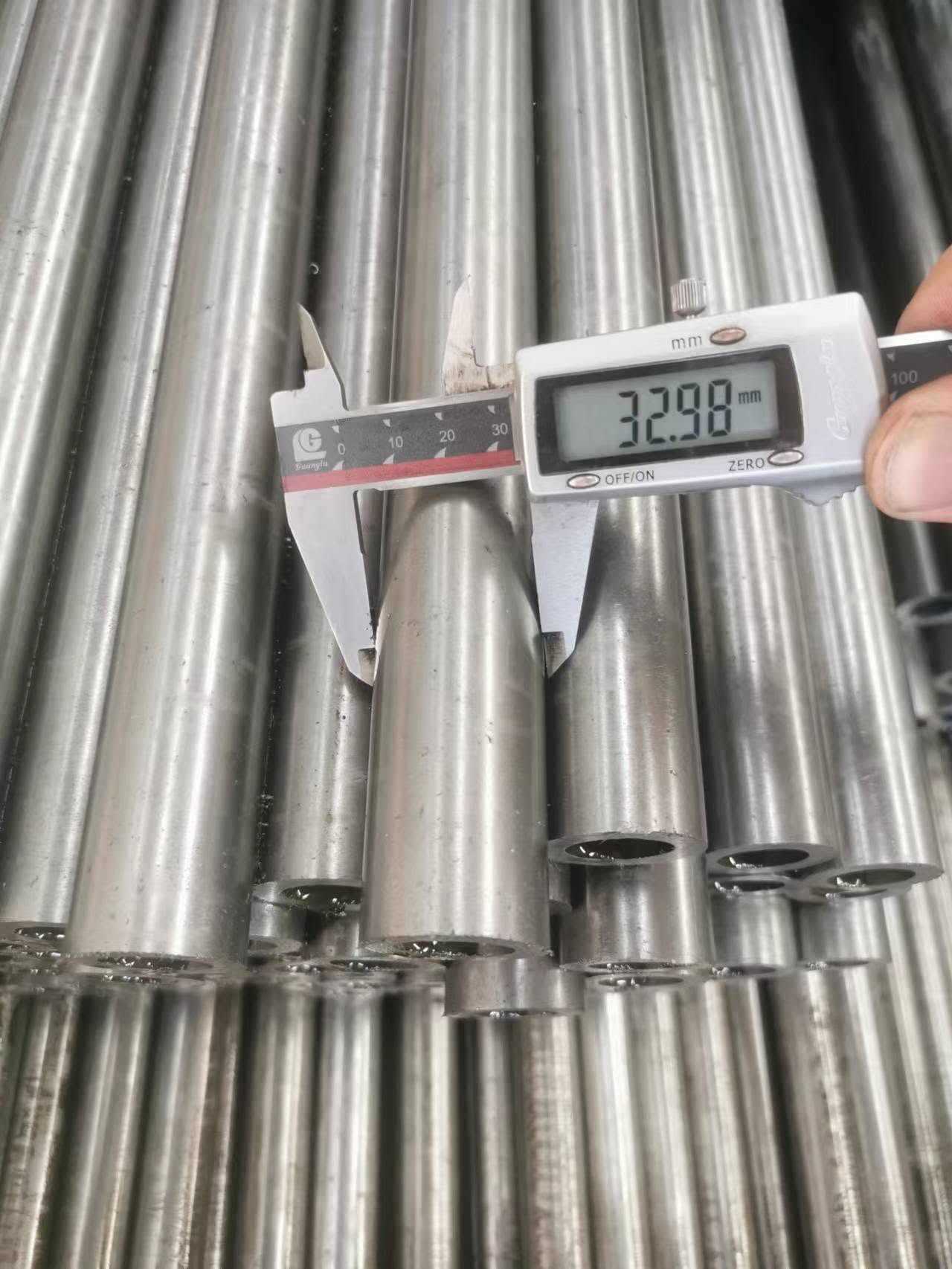

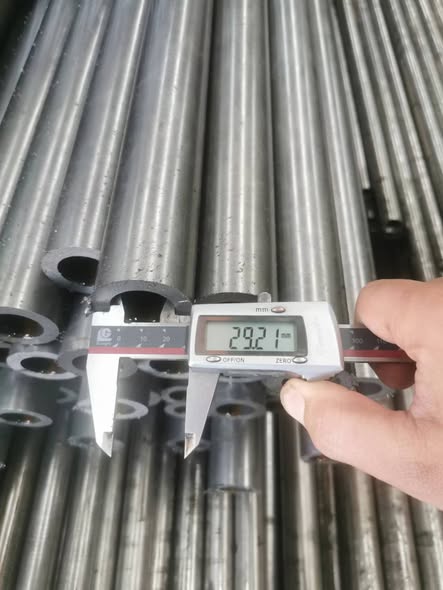

Próf og skoðun

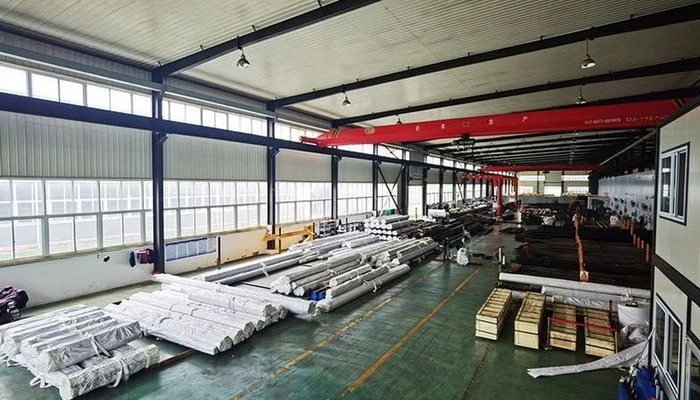

Pökkun og sendingarkostnaður
Sendu OD × vegg, afhendingarástand og magn - tækniteymi okkar mun staðfesta forskriftina og skila tilboði með afgreiðslutíma innan 24 klukkustunda.
Óska eftir tilboði í E255 Precision Tube
Algengar spurningar
Hvað er EN 10305-1 E255 og hvað þýðir númerið?
E255 (efnisnúmer 1.0408) er ó-gæðastál fyrir kalddregin óaðfinnanleg nákvæmnisrör samkvæmt EN 10305-1:2016. "255" er lágmarks efri uppskerustyrkur í eðlilegu (+N) ástandi - 255 MPa (37.000 psi). Sama rör í streituléttu (+SR) ástandi nær 375 MPa, þannig að nafnið endurspeglar aðeins eitt af afhendingu þess.
Er E255 það sama og St45?
Já. E255 og St45 eru eins stál undir efnisnúmerinu 1.0408. St45 er arfleifð DIN 2391 nafnið; E255 er núverandi EN 10305-1 merking. Þeir deila sömu efnafræði og sama staðlaða 255 MPa uppskeru. Notaðu St45 þegar þú passar við gamla teikningu og skrifaðu E255 / 1.0408 á nýjar pantanir svo vottorðið passi við núverandi staðal.
Hvers vegna sýnir E255 tvo afrakstursstyrk, 255 MPa og 375 MPa?
Vegna þess að afraksturinn fer eftir afhendingarástandi, ekki einkunninni eingöngu. Í eðlilegu (+N) ástandi er lágmarksuppskera 255 MPa; í streitu-léttu (+SR) ástandi er það 375 MPa - 120 MPa bil frá köldu starfi auk streitulosunar. Hönnun að verðmæti ástandsins sem þú pantar í raun. +SR rör ber um 47% meiri þrýsting við sama vegg, eða þarf um það bil 32% minni vegg fyrir sama þrýsting.
Hvaða afhendingarskilyrði ætti ég að velja fyrir E255 nákvæmnisrör?
Veldu hvað túpan gangast undir næst. Soðnir eða beygðir hlutar og vökvatunnur taka venjulega +SR (375 MPa, stöðug mál, góð suðuhæfni). Ó-spenntir eða létthlaðnir hlutar geta notað +N (255 MPa, lægsti kostnaður). +C og +LC eru fyrir hluta sem haldast eins og-teiknaðir og eru ekki soðnir. +A er fyrir þunga vinnslu þar sem mýkt hjálpar spónastýringu.
Hver eru stærðir og vikmörk E255 nákvæmnisröra?
EN 10305-1 nær yfir OD 4–380 mm (0,16–14,96 tommur) og veggþykkt 0,5–25 mm (0,020–0,98 tommur). Veggþol er ±10% eða ±0,1 mm, hvort sem er meira. Ytri þvermál umburðarlyndi er tekið úr ISO 7606 flokkum 7/8/9. Beinleiki er Minna en eða jafnt og 0,0015 × lengd fyrir ReH Minna en eða jafnt og 500 MPa. Bjartir (+A/+N) yfirborð ná Ra Minna en eða jafnt og 1,6 µm.
Er E255 jafngilt ASTM A519 1020?
Um það bil eftir styrkleikasviði, en ekki eins í efnafræði. ASTM A519 1020 (C 0,18–0,23 %, Mn 0,30–0,60 %) er á sama ávöxtunarsviði og E255, en samt leyfir E255 Mn 0,40–1,10%. Fyrir eins-fyrir-eins og staðgengil, staðfestu manganið og afhendingarskilyrðið og ekki gera ráð fyrir að skírteinin séu skiptanleg án þess að athuga pöntunarforskriftina.
Hvaða vottorð og ekki-eyðandi prófun fylgja E255 slöngum?
Hver pöntun er send með EN 10204 3.1 skoðunarskírteini sem rekur hita- og kastnúmer. Lengd gallaskoðun fylgir EN ISO 10893-2 (hringstraumur, stig E3), EN ISO 10893-3 (flæðisleki, stig F3) eða EN ISO 10893-10 (úthljóð, stig U3B). Skoðun þriðja aðila er í boði sé þess óskað.
Er hægt að fá E255 yfir 380 mm ytra þvermál?
EN 10305-1 snertir óaðfinnanlega kalddregna nákvæmnisrör allt að 380 mm OD. Fyrir stærri þvermál er rétta leiðin annar staðall - EN 10297-1 (vélaslöngur) eða EN 10305-4 fyrir vökva- og loftkerfi, þar sem E255 er aðeins afhent í +N ástandi. Tilgreindu umsóknina þannig að myllan vitni í réttan vottorðsgrundvöll.
