CK45 óaðfinnanlegur nákvæmni stálröreru kalt dregnar óaðfinnanlegar rör ímiðlungs kolefnisstál- Evrópsk einkunnC45E, efnisnúmer 1.1191, sama stál og AISI 1045 og JIS S45C. Þeir bera 0,42–0,50% kolefni, þannig að ólíkt E235/E355 lágum kolefnisgöngunum er hægt að slökkva og herða þá eða herða-hvata fyrir slithluti. Eina talan sem ákvarðar veggþykktina þína er afraksturinn sem þú hannar til: 380 MPa staðlað (+N) eða 420 MPa streitu-aflétt (+SR) - ekki eitt fast gildi.
CK45 óaðfinnanlegur nákvæmni stálröreru smíðuð fyrir vélaíhluti sem eru unnar, síðan oft hita-meðhöndlaðir eftir afhendingu - stokka, bushings, stimpla, stýrisstangir og strokka tunnur. Nafnið CK45 lagar aðeins efnafræðina; myllan velur síðan CK45 afhendingarskilyrði (+C +LC +SR +A +N) sem færir afraksturinn um um 40 MPa og lenginguna um tveggja stafa tölu, sem er ástæðan fyrir því að sama rör getur náð mjög mismunandi styrkleika.
Við útvegum CK45 (C45E, 1.1191) samkvæmt EN 10305-1 sem kalt dregið óaðfinnanlegt rör í ytri þvermál frá kl.4 mm til 380 mm (0,16–14,96 tommur)og veggþykkt frá0,5 mm til 25 mm (0,02–0,98 tommur), með EN 10204 3.1 efnisvottorðum og skoðun þriðja-aðila sé þess óskað.Sendu OD × vegginn þinn, afhendingarástand og magn til að fá tilboð.
Tæknilýsing
| Parameter | Hæfni |
|---|---|
| Einkunn / efnisnúmer | CK45 / C45E / 1.1191 (AISI 1045, JIS S45C, GB 45#) |
| Staðlar | EN 10305-1:2016; DIN 2391 Ck45; ASTM A519 1045; JIS G3445 (STKM13C); GB/T 3639 (45#); EN 10297-1 C45E yfir 380 mm OD |
| Ytra þvermál | 4–380 mm (0,16–14,96 tommur) |
| Veggþykkt | 0,5–25 mm (0,02–0,98 tommur) |
| Lengd | Allt að 12 m (39 fet); lengur eftir samkomulagi |
| OD þol | ISO 7606 einkunn 7 / 8 / 9 (á pöntun) |
| Veggþol | ±10% eða ±0,1 mm (hvort sem er þéttara) |
| Réttleiki | Minna en eða jafnt og 0,0015 × lengd (Minna en eða jafnt og 1,5 mm/m) |
| Yfirborð (eins og-teiknað) | Björt, Ra Minna en eða jafnt og 1,6 µm |
| Afhendingarástand | +C, +LC, +SR, +A, +N |
| Endar & varðveisla | Slétt, skásett eða lokuð; ryð-held olía, plasthettur |
| Vottun | EN 10204 3.1; skoðun þriðja-aðila í boði |
Efnasamsetning
CK45 efnasamsetning(kastgreining, % miðað við massa) fylgir EN 10305-1:2016 Tafla 5 fyrir bekk C45E. Kolefni í 0,42–0,50% er það sem gerir CK45 að hita-meðhöndlunarstáli - og það sem knýr fram forhitun þegar rörið er soðið.
| Frumefni | C45E (1.1191) mín | C45E (1.1191) hámark |
|---|---|---|
| Kolefni (C) | 0.42 | 0.50 |
| Kísill (Si) | 0.15 | 0.40 |
| Mangan (Mn) | 0.50 | 0.80 |
| Fosfór (P) | - | 0.025 |
| Brennisteinn (S) | 0.020 | 0.040 |
| Króm (Cr) | - | 0.40 |
| Mólýbden (Mo) | - | 0.10 |
| Nikkel (Ni) | - | 0.40 |
| Cr + Mo + Ni | - | 0.63 |
Athugið: sumar eldri heimildir (DIN 17200 ætterni, EN 10083-2 non-E, GB 45#) vitna í kolefni allt að 0,55%; EN 10305-1:2016 takmarkar það við 0,50%. Staðfestu útgáfuna sem nefnd er á pöntuninni. Fosfór og brennisteinn eru hert í E-flokki fyrir samkvæmni lotunnar.
Vélrænir eiginleikar
CK45 vélrænni eiginleikar eftir afhendingarástandifylgdu EN 10305-1:2016 Tafla 6. Afrakstur fyrir kaldvinnu aðstæður er hlutfall togstyrks, þannig að raunverulegt gildi fylgir mældum Rm.
| Afhendingarástand | Togþol Rm (MPa) | Afrakstur ReH (MPa) | Lenging A (%) |
|---|---|---|---|
| +C (kalt dregið hart) | Stærri en eða jafnt og 640 | Stærra en eða jafnt og 0,8 × Rm | - |
| +LC (létt streitu-létt) | Stærri en eða jafnt og 580 | Stærra en eða jafnt og 0,7 × Rm | - |
| +SR (streitu-létt) | Stærri en eða jafnt og 560 | Stærri en eða jafnt og 420 | Stærri en eða jafn og 11 |
| +A (glöggað) | Stærri en eða jafnt og 470 | Stærra en eða jafnt og 0,5 × Rm | Stærri en eða jafnt og 16 |
| +N (eðlilegt) | 580–760 | Stærri en eða jafnt og 380 | Stærri en eða jafnt og 12 |
DIN 2391 (eldra þýska kerfið, með BK/BKW/BKS/GBK/NBK) sýnir nokkuð hærri kald-ábyrgðir (BK um 700 MPa). Ef þú þarft DIN gildin skaltu nefna staðalinn í pöntuninni - stálið er það sama, aðeins tryggða gólfið er frábrugðið.
Samanburður einkunna - CK45 vsE355á móti 42CrMo4
| Eign | CK45 (C45E) | E355 (1.0580) | 42CrMo4 (1,7225) |
|---|---|---|---|
| Kolefnisflokkur | Miðlungs (0,42–0,50%) | Lágt (minna en eða jafnt og 0,22%) | Medium + álfelgur |
| +N afrakstur (MPa) | 380 | 235 | ~ 550 |
| Hita-meðhöndlun? | Já (Q+T, innleiðslu) | Nei | Já (djúpt herða) |
| Suðuhæft án forhitunar? | Nei (forhitið 150–250 gráður) | Já | Nei (ströng forhitun) |
| Dæmigert notkun | Vélaðir + hertir hlutar | Uppbyggingar, soðnar rammar | Mikil-spenna, í gegnum-hert |
C45E og Ck45 eru sama stálið
Ef teikning segir "Ck45" og vottorðið segir "C45E", þá er verið að biðja um sama 1.1191 stál - nöfnin tilheyra mismunandi stöðluðum kynslóðum (eldri DIN 2391 Ck45 á móti núverandi EN 10305-1), ekki mismunandi stáli.CK45 jafngildi AISI 1045er jafnbeint: AISI 1045 er bandaríska einkunnin, afhent sem túpa til ASTM A519 1045. Vitna í gamalt nafn þegar það passar við gamla prent og skrifaðu C45E / 1.1191 á nýjar pantanir svo vottorðið samræmist núverandi staðli. Sama 1.1191 stálið birtist einnig sem JIS S45C og GB 45#.
Umsóknir
CK45 er valið hvar sem þarf að vinna nákvæmnisrör og bera síðan álag eða standast slit við stofuhita. Helstu forritin:
Vökva- og pneumatic strokka tunnur
Hönnuður eða skrúfaður-og-rúllu-brúnn CK45 rör er sjálfgefið tunnuefni þegar holan þarf slitþol og stangarhliðin þarf að herða yfirborð; móðurrörið á þessari síðu er úr sama stáli fyrir frágang. Sjá CK45 slípað rör fyrir vökvahólk síðu okkar fyrir fullunna hlutann.
Vélsmíðaðir stokkar og stimplar
Kalddregin CK45 gefur beina, sammiðja eyðu sem vinnur í þröngri stærð með litlu magni, slokknar síðan fyrir styrk þar sem hluturinn leyfir.
Bussar, ermar og stýrisstangir
Einsleitur veggur og gott yfirborð kalddregna rörsins gera það að beinni-snúningshring án annarrar réttingar.
Gírar og skiptingarhlutar
Lítil- til miðlungs-álagsgír og tengi eru skorin úr CK45 og í gegnum-hert þegar hlutinn er innan um það bil 60 mm gegnum-herðingarmarka.
Almenn verkfræði og verkfæri
Kælingar, festingar og burðarvélar nota CK45 vegna styrkleika-til-kostnaðarjafnvægis samanborið við álstál eins og 42CrMo4.
Að velja afhendingarskilyrði
| Ef hluturinn verður… | Veldu | Hvers vegna |
|---|---|---|
| Vélin, síðan slökkt-tempruð | +N eða +A | Mjúkur, einsleitur grunnur fyrir hitameðferð |
| Slípað eða létt kalt-myndað | +SR | Minni afgangsspenna, 420 MPa afköst |
| Aðeins slípað, aldrei beygt eða soðið | +C / +LC | Hæstur sem-dreginn styrkur, ódýrastur |
| Mikið unnið til þunnra hluta | +A | Besta flísastýring, lægsta hörku |
Gæðaeftirlit og prófun
| Athugaðu | Það sannar |
|---|---|
| OD / vegg / lengdarmælir | Rörið passar við pantaða þolmörk |
| Tog / ávöxtun / lenging | Skilyrði fyrir afhendingu uppfyllir EN 10305-1 Tafla 6 |
| Yfirborð og sjón | Engir saumar, hringi eða teiknimerki |
| Rekjanleiki hita-númera | Vottorð tengist stimplaða rörinu |
| Skoðun þriðju-aðila (eftir beiðni) | Óháð sannprófun fyrir verkefni QA |
Högg og hörku eru ekki staðlaðar EN 10305-1 kröfur fyrir CK45; þau eru verkefna- eða kaupendaviðbætur og verður að biðja um það sérstaklega.
Hvers vegna fá CK45 Precision Tubes frá GNEE
Lager og velting á C45E (1.1191) kalddreginum óaðfinnanlegu röri yfir 4–380 mm OD svið, með +N / +SR / +A skilyrðum.
EN 10204 3.1 vottorð með rekjanleika hita-númera; skoðun þriðja-aðila (SGS/BV) í boði.
Tæknileg tilvitnun innan 24 klukkustunda og stuðningur við að tengja móðurrörið við fullunnið CK45 slípað strokkarör.

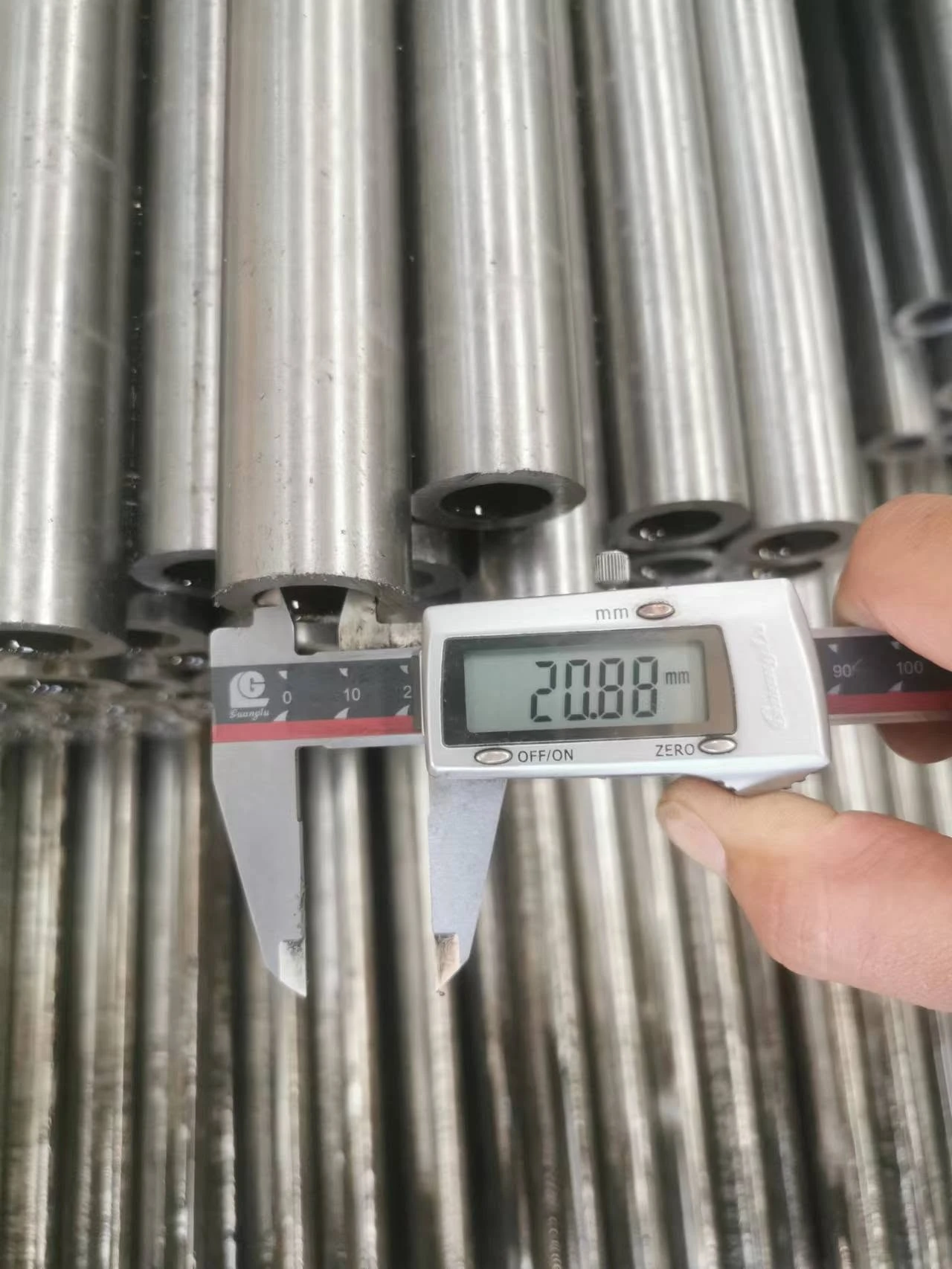

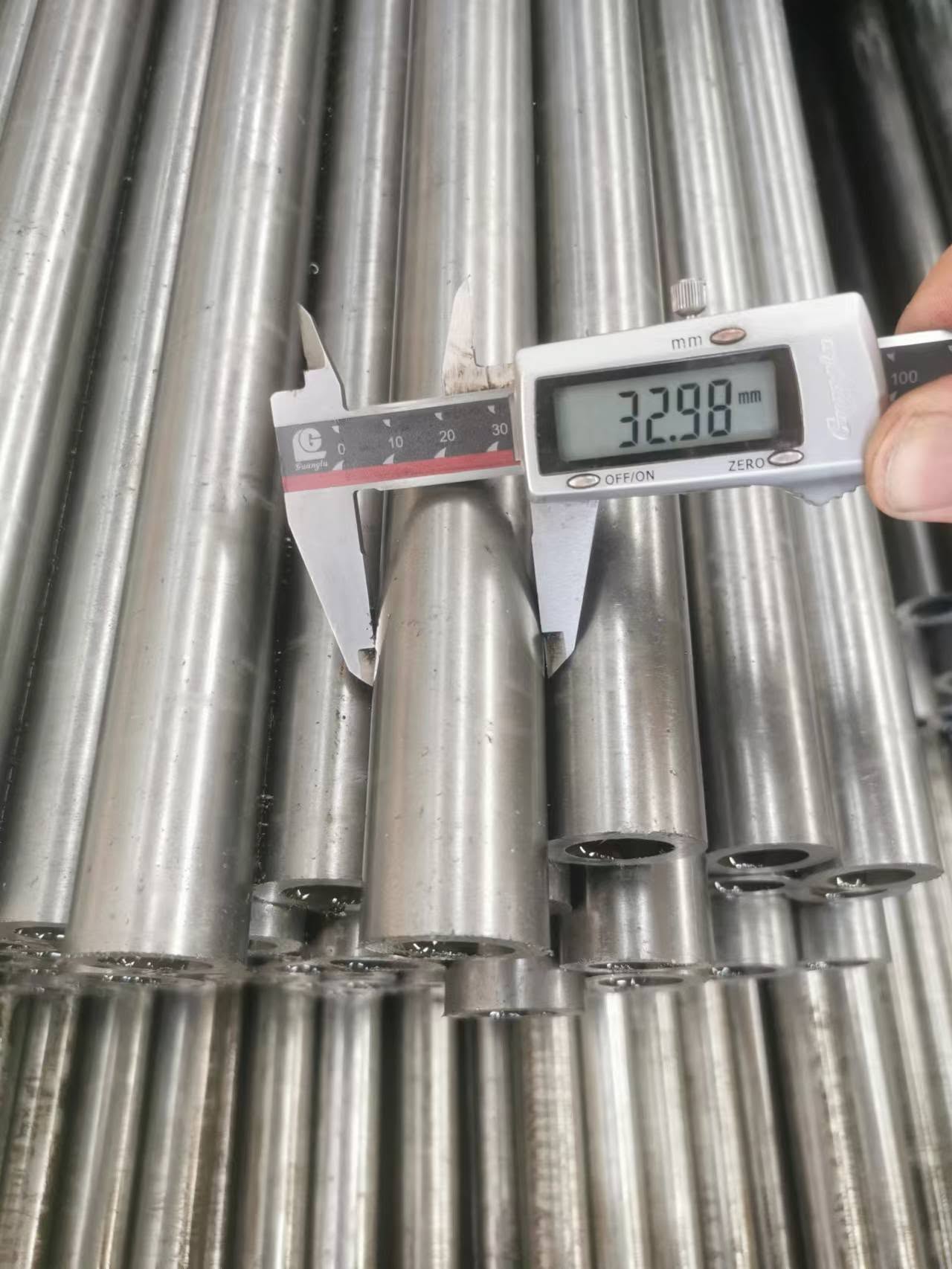

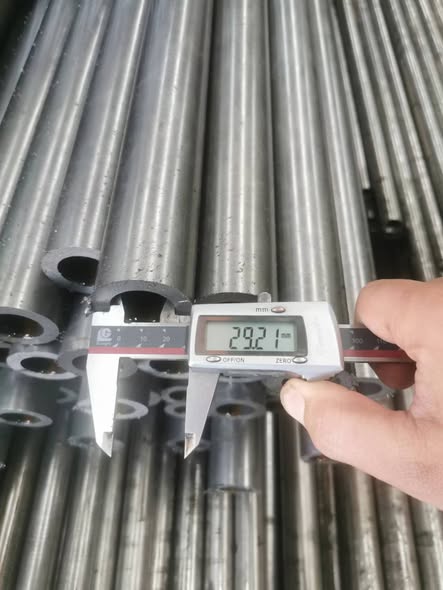

Próf og skoðun

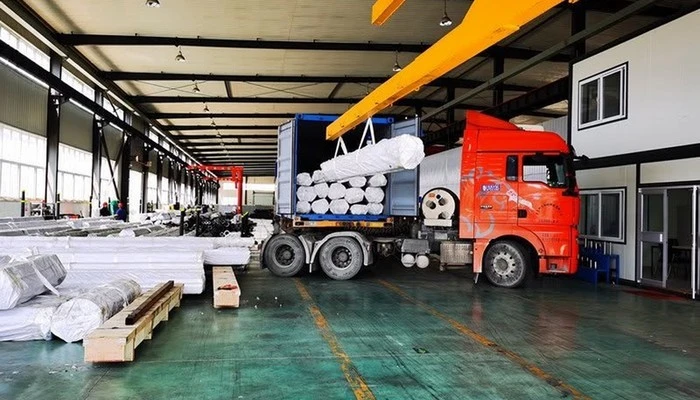

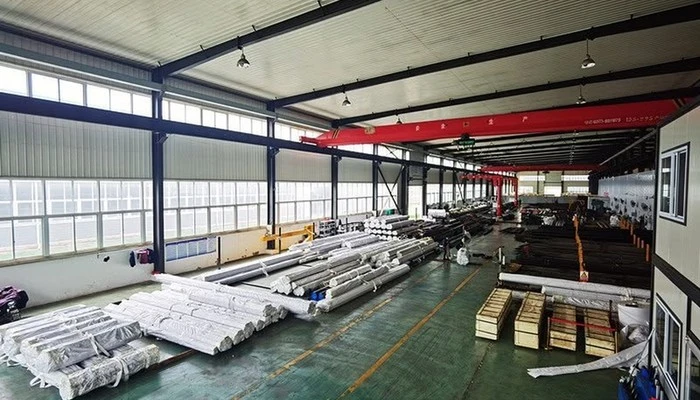

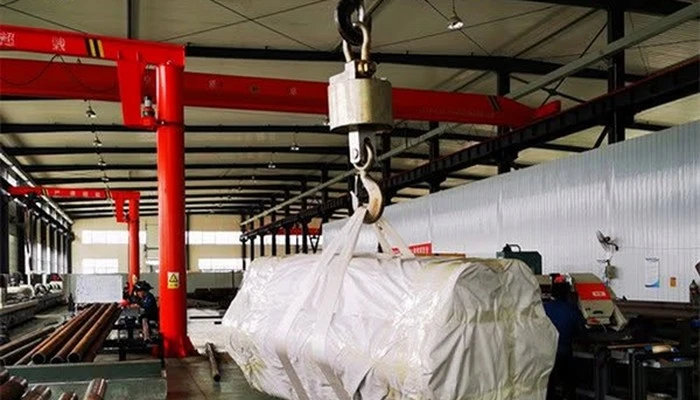

Pökkun og sendingarkostnaður
Sendu OD × vegg, afhendingarástand og magn - tækniteymi okkar mun staðfesta forskriftina og skila tilboði með afgreiðslutíma innan 24 klukkustunda.
Óska eftir tilboði í CK45 Precision Tube
Algengar spurningar
Hverju jafngildir CK45 stáli?
CK45 er þýska DIN merkingin fyrir miðlungs-kolefnisstál með evrópsku einkunnina C45E (efnisnúmer 1.1191). Bein jafngildi þess eru AISI/SAE 1045 (Bandaríkin), JIS S45C (Japan), GB 45# (Kína) og BS 080M46. Í túpuformi er það afhent í EN 10305-1 sem C45E, til ASTM A519 sem gráðu 1045 og til JIS G3445 sem STKM13C.
Er CK45 það sama og C45E?
Já. CK45 og C45E eru sama stál undir efnisnúmerinu 1.1191. CK45 er eldra DIN 17200 nafnið; C45E er núverandi EN-heiti og formið sem notað er í EN 10305-1 fyrir nákvæmnisrör. Notaðu C45E / 1.1191 á nýjum pöntunum svo vottorðið passi við núverandi staðal og vitnaðu aðeins í CK45 þegar þú passar við gamla teikningu.
Af hverju sýnir CK45 tvö afrakstursgildi?
Vegna þess að afraksturinn er settur af afhendingarskilyrði, ekki einkunn. Nafnið CK45 lagar aðeins efnafræðina; myllan gefur henni síðan kalddreginn (+C), létt streitu-aflétt (+LC), streitu-létt (+SR), glæðað (+A) eða eðlileg (+N). Stöðluð rör gefur að lágmarki 380 MPa; streitulosandi-rör gefur 420 MPa - 40 MPa bil frá vinnslu eingöngu. Hönnun að verðmæti ástandsins sem þú pantar í raun.
Er hægt að herða CK45?
Já. Ólíkt E235/E355 lágum-kolefnis nákvæmni, er CK45 slökkvi-og-temprandi stál. Slökkt (820–855 gráður) og mildaður (550–660 gráður) nær það 620–850 MPa togþoli með góðri hörku og yfirborðið getur verið örvunar-hert í 54–58 HRC. Það í gegnum-harðnar allt að um það bil 60 mm hluta; stærri hlutar harðna aðallega við yfirborðið. Ekki er krafist kolefnis - sem er lágt-kolefnisstálferli.
Er CK45 suðuhæft án forhitunar?
Nei, ekki örugglega. Við 0,42–0,50% kolefnis er kolefnisjafngildi þess (CEIIW) um 0,60–0,65%, þannig að hætta á kuldasprungum er mun meiri en fyrir lágt-kolefnis E355. Forhitaðu í u.þ.b. 150–250 gráður eftir veggþykkt og aðhaldi, notaðu lítið-vetnisrafskaut og notaðu eftir{10}}suðuspennuafléttingu. Ef samsetningin þín er soðin og aldrei hita-meðhöndluð eftir á gæti E355 eða E420 rör verið ódýrari kosturinn og{15}}minna áhættuna.
Hvaða afhendingarskilyrði ætti ég að velja fyrir CK45 nákvæmnisrör?
Veldu hvað hlutinn verður að gera. Veldu +N (eðlilegt, afrakstur 380 MPa) fyrir almenna vinnsluhluta og góða einsleitni með lægsta tilkostnaði. Veldu +SR (streitu-létt, afköst 420 MPa) þegar þú þarft auka 40 MPa af ávöxtunarkröfu eða þéttari afgangsstýringu- fyrir slípun eða létt kuldamyndun. Veldu +A (glæður) fyrir þunga vinnslu, +C/+LC (kalddreginn hart) aðeins þegar rörið er klárað með slípun og aldrei beygt eða soðið.
Hvaða stærðarsvið nær EN 10305-1 C45E til?
EN 10305-1 nær yfir kalddregin óaðfinnanleg rör frá 4 mm til 380 mm ytra þvermál og 0,5 mm til 25 mm veggþykkt. Yfir 380 mm OD er sama C45E stál útvegað samkvæmt EN 10297-1 sem vélrænt (heitt eða kalt fullbúið) rör, þar sem afraksturinn er tilgreindur á heitum grunni og vottorðið vísar til annars staðals. Staðfestu leiðina áður en stórir strokkar eru tilgreindir.
Er CK45 hentugur fyrir lág-hitaþjónustu?
Nr. CK45 er miðlungs-kolefnisbyggingarstál án tilgreindrar höggseigni við lágt hitastig, þannig að það má ekki koma í staðinn fyrir lág-hitakolefni eða fínt-kornastál (til dæmis A333 Grade 6 eða EN 10216-4 P265NL). Notaðu það fyrir stofuhita-vélar, vökva- og lofthólka og almenna verkfræði þar sem högg við frostmark er ekki hönnunartilvik.
